Rayonnages à palettes pour des solutions personnalisées

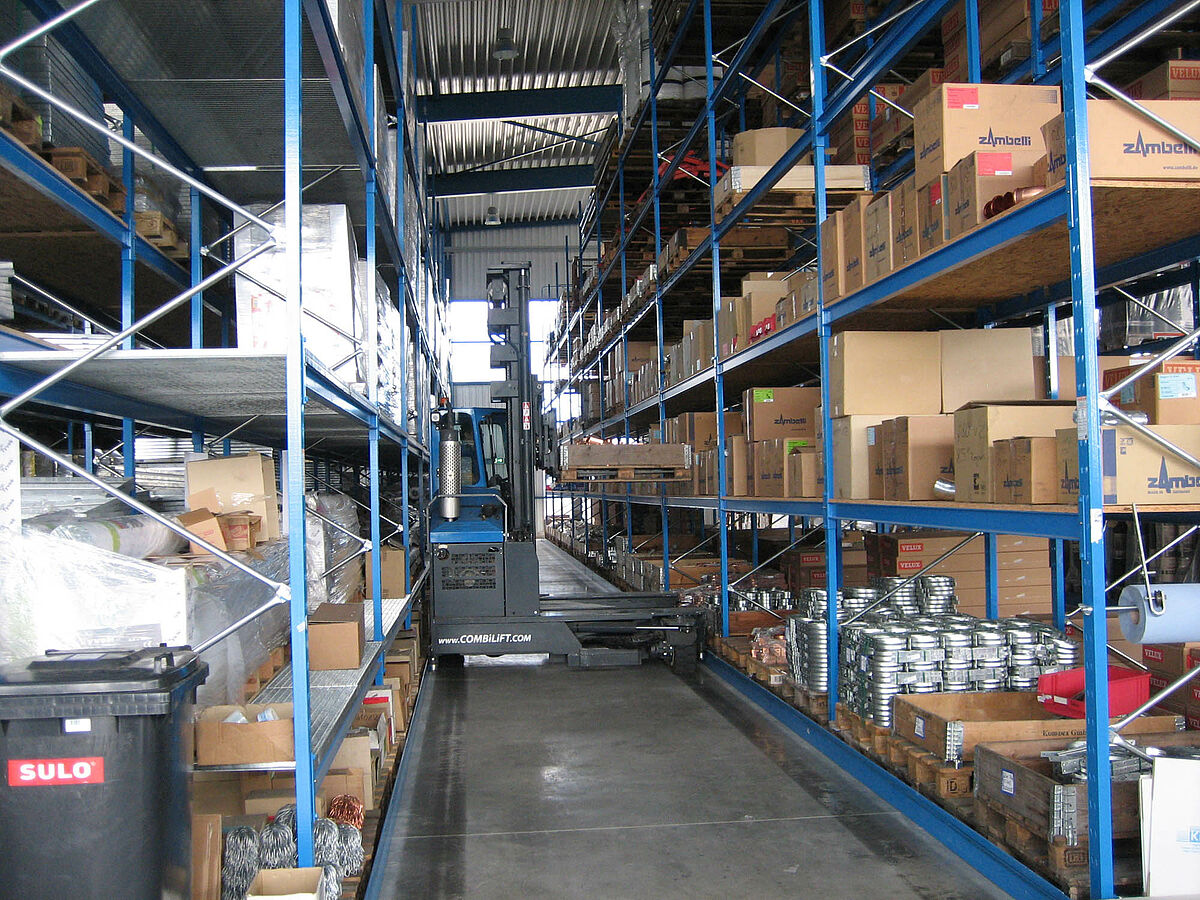

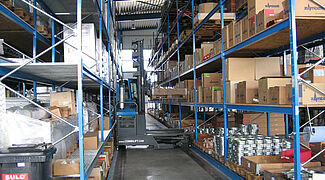

Les rayonnages à palettes sont de loin les systèmes de stockage les plus utilisés qui répondent à un grand nombre d'exigences. En plus du stockage classique de marchandises palettisées (europalette ou palette industrielle), ces étagères permettent aussi d’accueillir des auxiliaires de manutention tels que caisses métalliques ou outils lourds. On trouve les rayonnages à palettes dans de nombreux secteurs, comme par exemple auprès des distributeurs de matériaux de construction, des entreprises de transport, dans l’industrie, les entrepôts d'expédition ou comme système à emplacement unique pour les matériaux lourds.

OHRA Rayonnages à palettes – de multiples possibilités d’utilisation

Les robustes rayonnages à palettes d’OHRA sont constitués de profilés en acier de qualité laminé à chaud pour de grande capacité de charge et une sécurité de manipulation. Les différents compartiments sont réglables en hauteur au pas de 100mm. Pour les charges légères et moyennes, on utilise également des rayonnages à palettes en tôle d’acier optimisé qui sont intéressants d'un point de vue économique et équipés de supports dits IPG (en acier revêtu par cataphorèse). L'une des spécialités d’OHRA sont les rayonnages à palettes galvanisés à chaud conçus pour l’extérieur. Ces systèmes de stockage peuvent être fournis avec et sans toiture. Tous les rayonnages à palettes sont rapides à monter et extensibles à tout moment.

Rayonnages à palettes OHRA – vos avantages

  • Adaptation individuelle à vos exigences de stockage
  • Montage facile et rapide
  • Importante réserve de sécurité dans tous les systèmes
  • Accessoires système pour une configuration personnalisée des rayonnages
  • Installation extérieure avec toiture et bardages disponible en finition galvanisée à chaud
  • Adapté pour tous les secteurs – Made in Germany

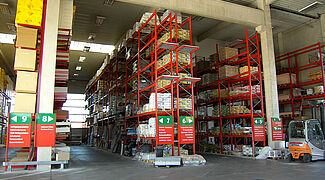

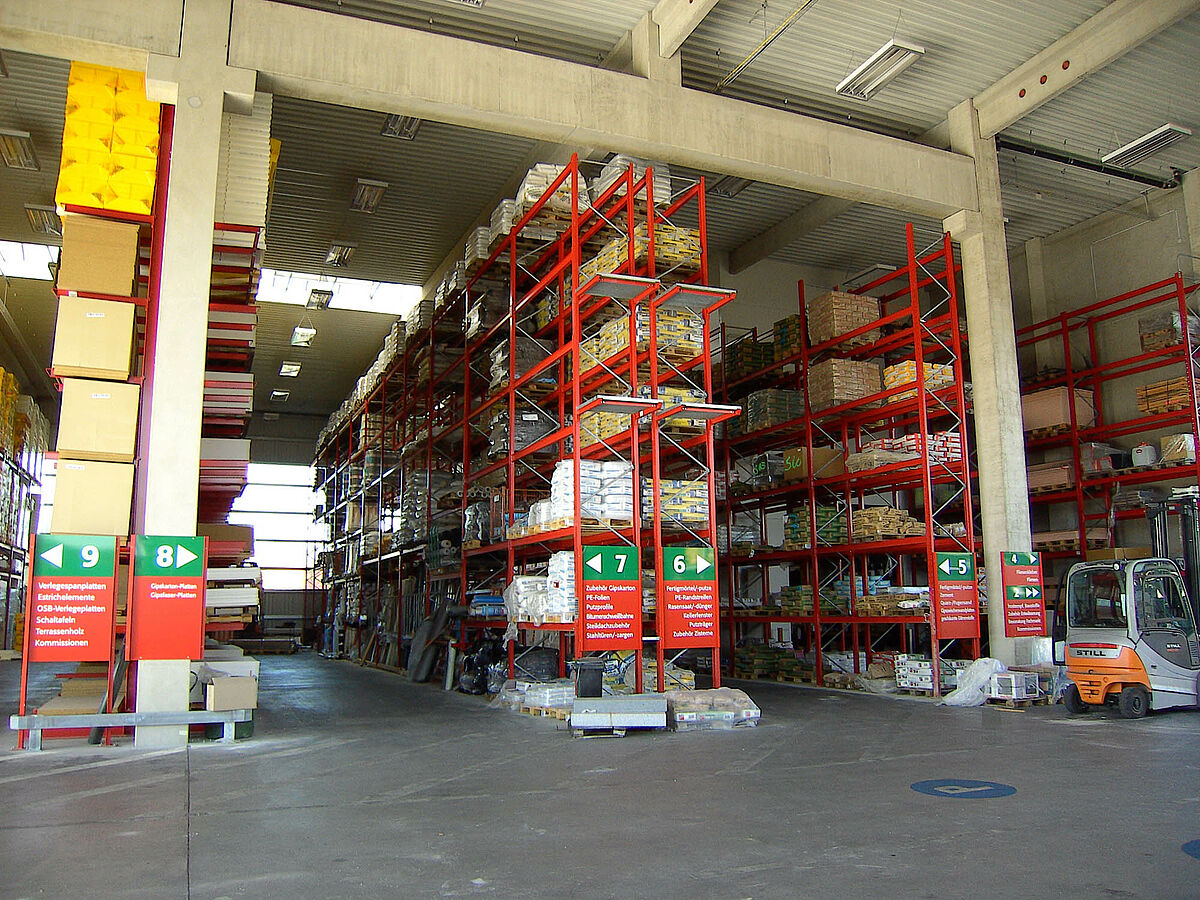

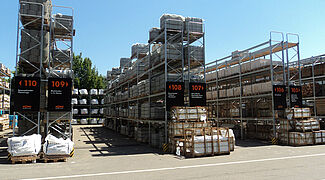

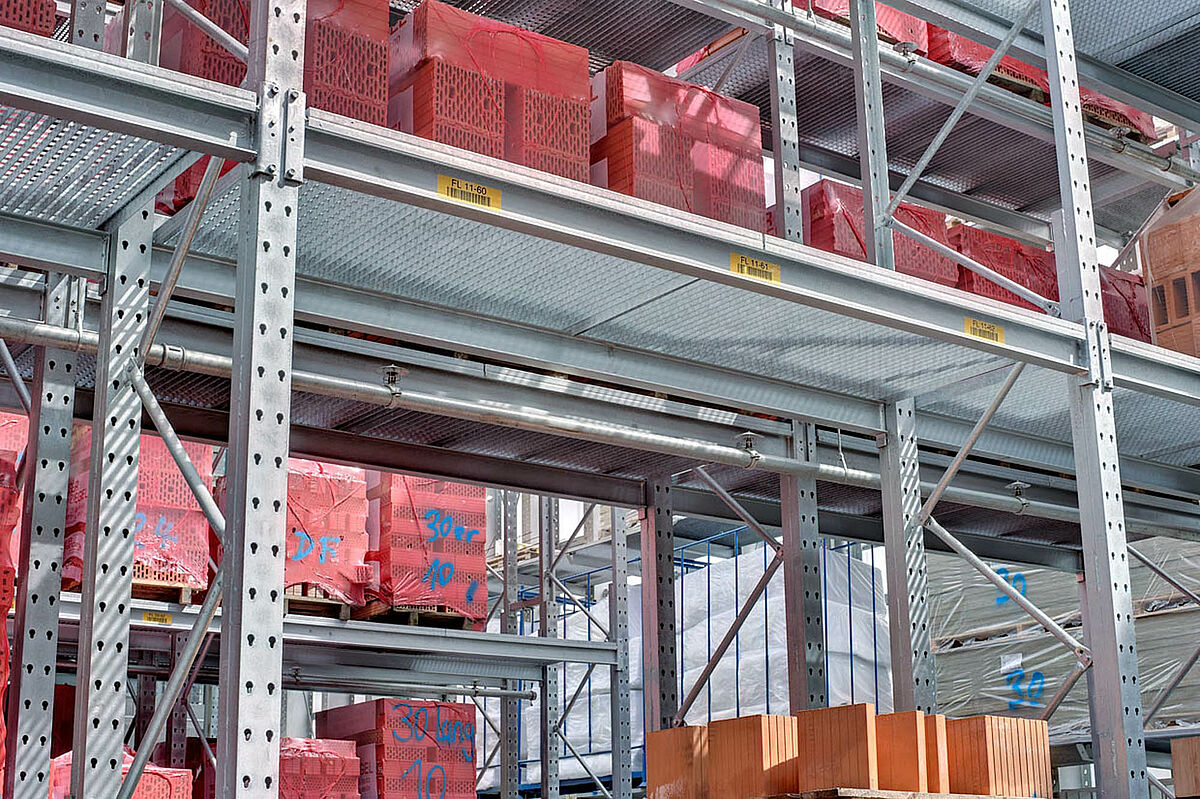

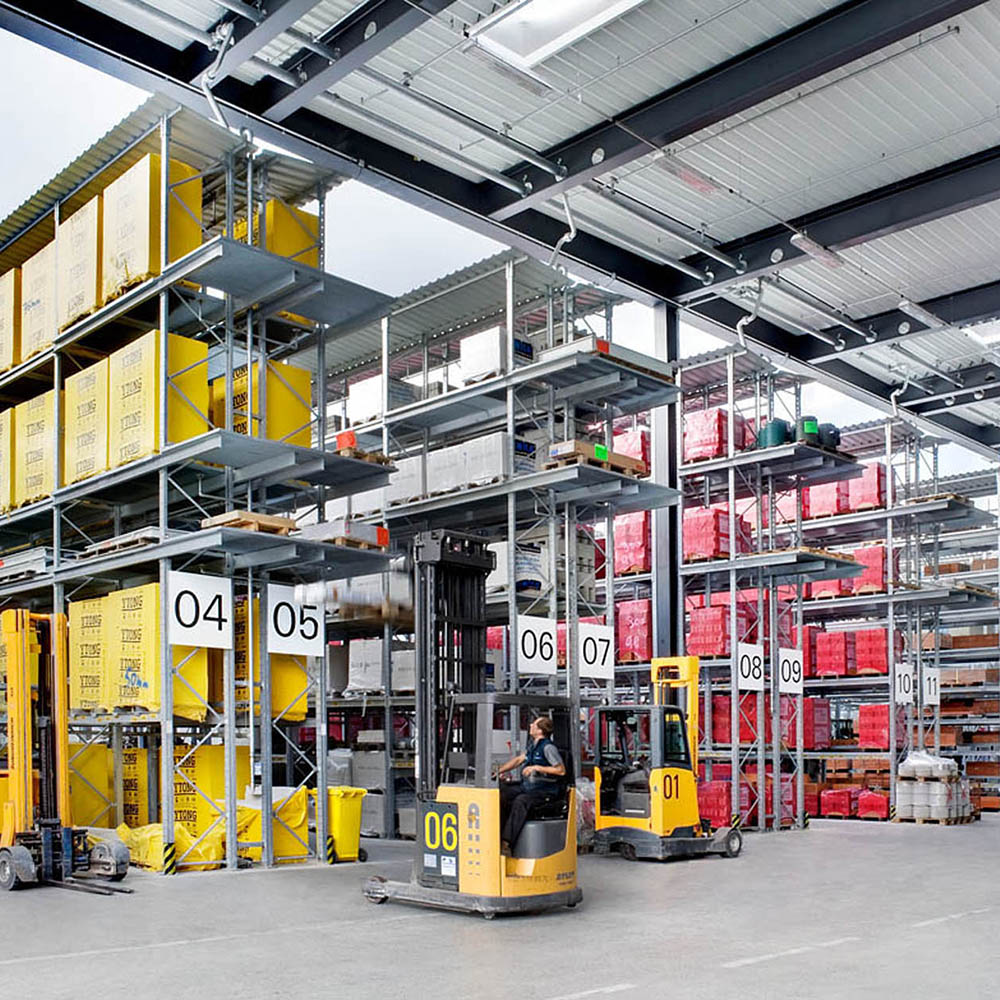

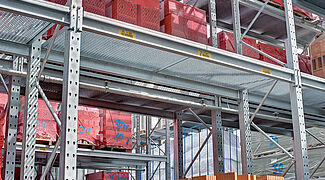

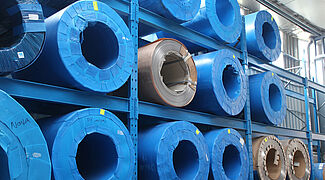

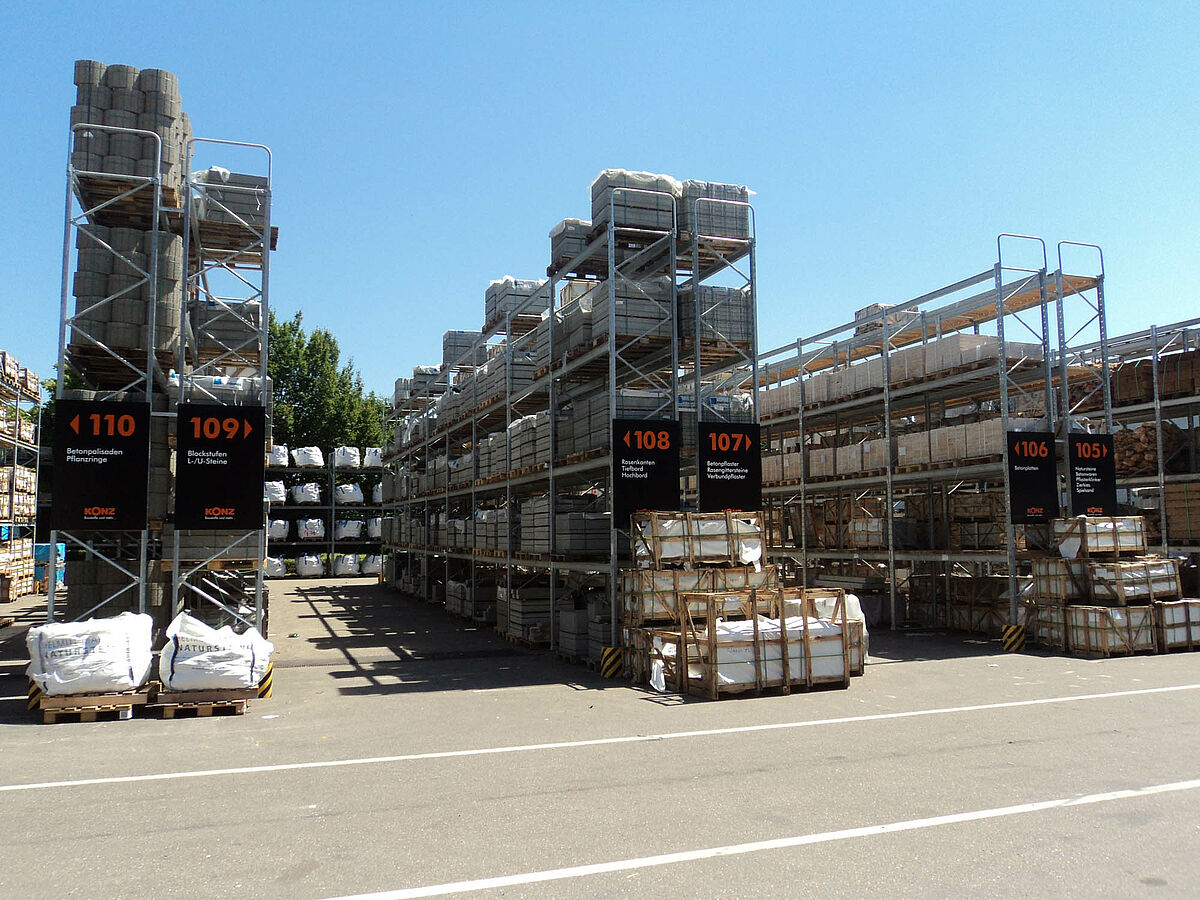

Rayonnages à palettes pour charges lourdes

Les robustes rayonnages à palettes P3 d’OHRA sont le système de stockage idéal pour des charges lourdes et encombrantes. Une multitude de produits comme les matières premières, les produits semi-finis et autres stockés sur des palettes y trouvent leur place. La combinaison de profilés en acier pleins laminés à chaud pour les échelles et lisses permettent des charges par travée supérieures à 32,5 tonnes et par niveau supérieures à 6000 kg. Les hauteurs de rayonnage s’adaptent à l'espace disponible. Tous les compartiments sont réglables en hauteur sans outils au pas de 100mm. Disponibles en finition galvanisée à chaud pour l’extérieur et sur demande avec toiture et bardage.

Rayonnages OHRA – une capacité de charge maximum

L’acier laminé à chaud de nos rayonnages absorbe les chocs et conserve sa grande solidité sur toute sa hauteur. D’autres rayonnages à palettes en acier laminé à froid de 2 mm d'épaisseur ne supportent aucun choc, même léger, se plient et perdent leur capacité de charge. Pour offrir la capacité de charge optimale des rayonnages soumis à de lourdes charges par des palettes, nous utilisons exclusivement de l'acier laminé à chaud dans la fabrication des échelles.

Rayonnages à palettes OHRA pour charges lourdes – vos avantages

  • Rayonnages à palettes pour charges lourdes configurables individuellement
  • Particulièrement adaptés pour le stockage de matériaux de construction, de palettes de matières premières et de composants de machine
  • Charge maximale par travée de 32,5 tonnes
  • Charge maximale par niveau de 6000 kg
  • Extensibles à tou moment, montage facile
  • Disponibles pour l’extérieur avec une toiture et en finition galvanisée à chaud

Demande de devis

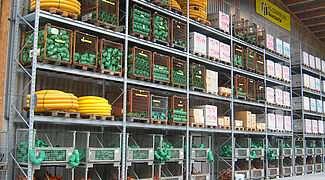

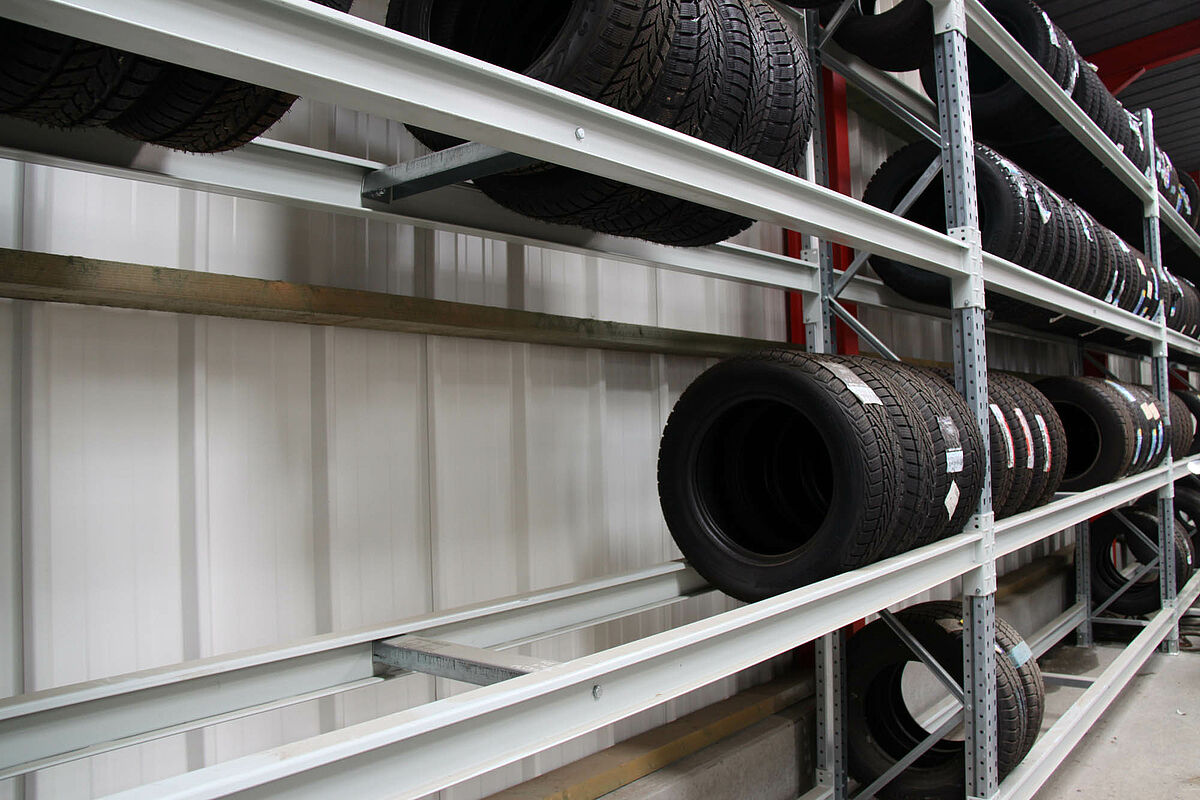

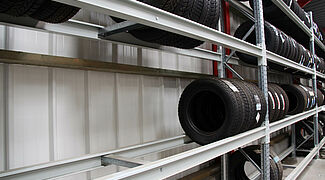

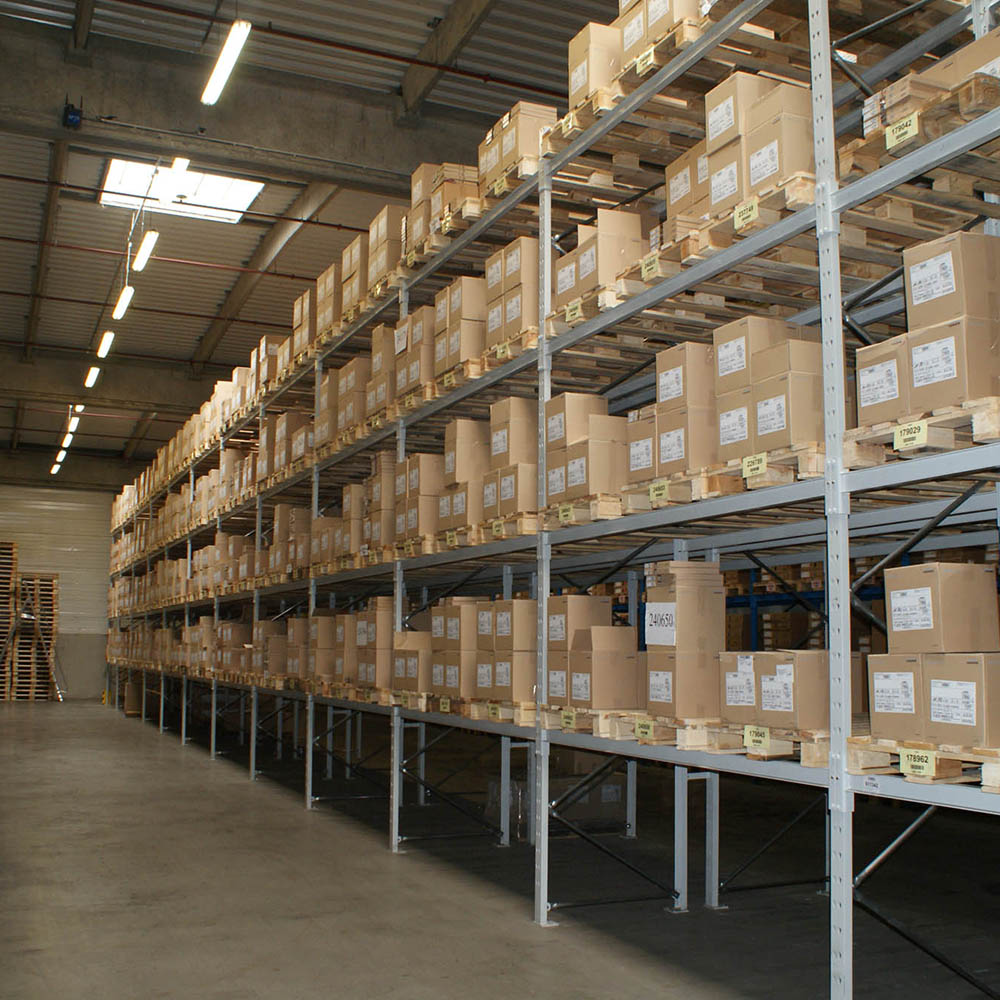

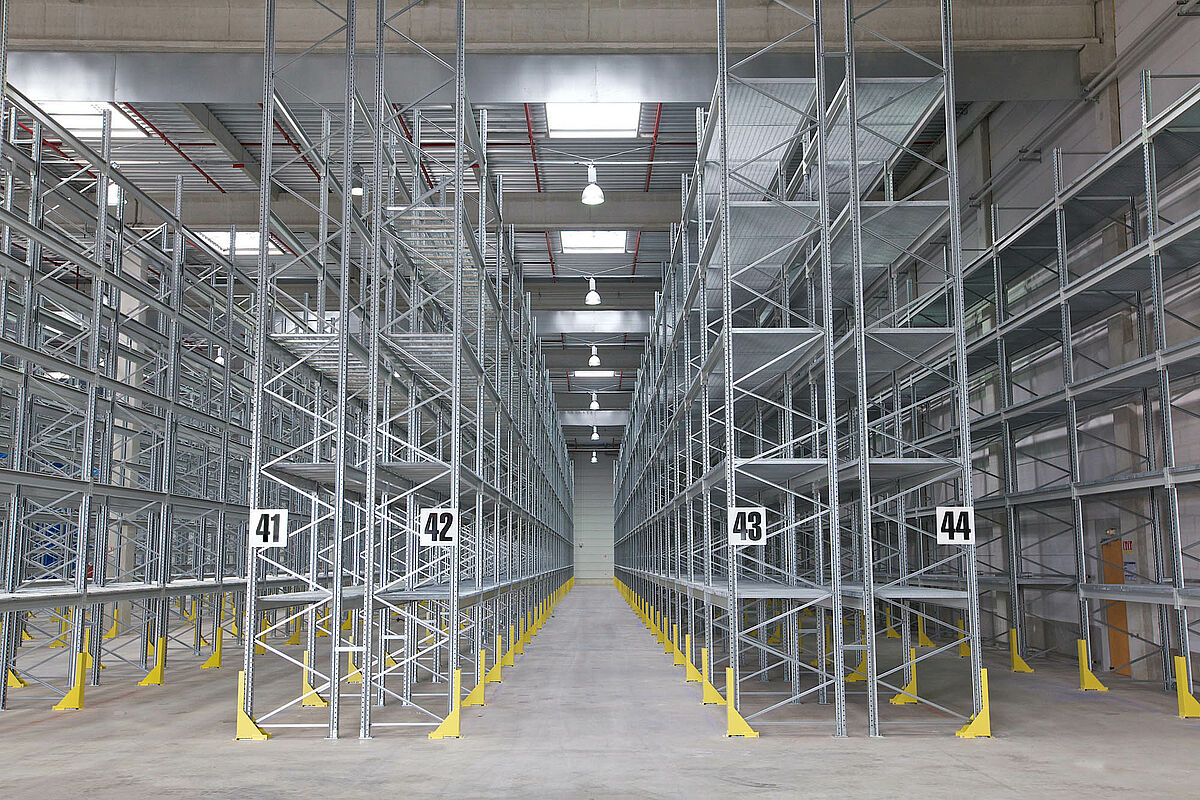

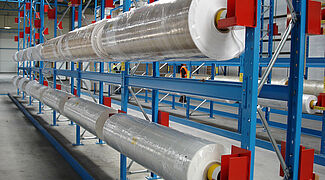

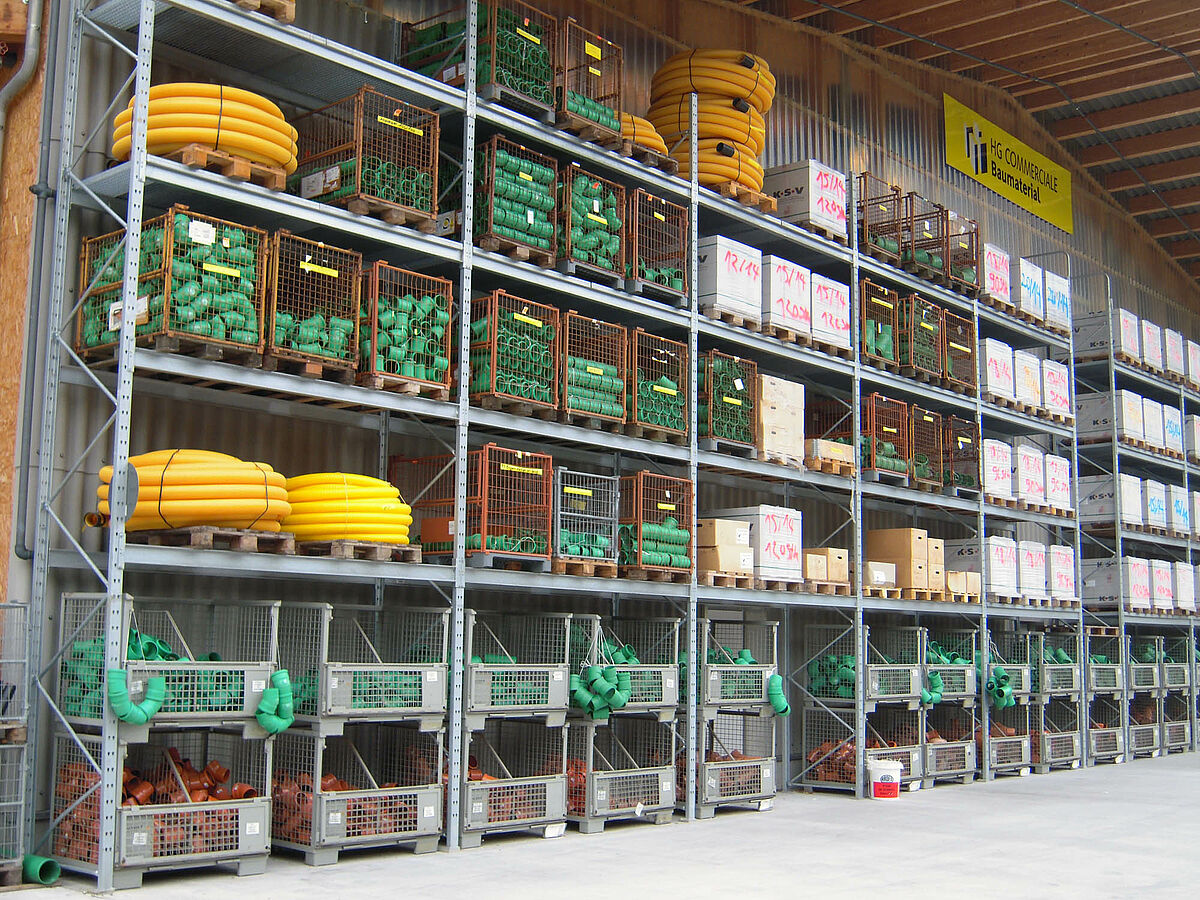

Rayonnages à palettes pour charges moyennes et légères

Il est possible d’utiliser les rayonnages à palettes OHRA P5 économiquement avantageux pour charges légères et moyennes (maximales de 3000 kg par niveau). La nécessité de poser des échelles de rayonnage robustes est moindre là où les chariots de manutention se déplacent sur rails. Nos échelles de rayonnage en tôles d’acier optimisé et les supports horizontaux satisfont aux nécessités statiques d’un rayonnage à palettes sûr et polyvalent.

Rayonnage OHRA pour des charges plus légères – fabrication de haute qualité

Les cadres de rayonnages sont normalement vissés mais OHRA livre également sur demande des échelles soudées. Les supports horizontaux des lisses en profilés IPG sont reliées à l’échelle par des languettes de fixation. Le réglage en hauteur des lisses se fait au pas de 50 mm, sans utiliser d’outils. Le rayonnage à palettes OHRA P5 convient à des charges par niveau allant jusqu’à 3000 kg et par travée allant jusqu’à 18 tonnes. Les échelles sont normalement en version galvanisées et les lisses en couleur RAL 7035 (gris clair).

Rayonnage à palettes OHRA pour charges légères – vos avantages

  • Faibles coûts d’investissement, solution économique pour le stockage des palettes
  • Montage rapide
  • Extensible à volonté
  • Surface revêtue par poudrage de haute qualité.

Demande de devis

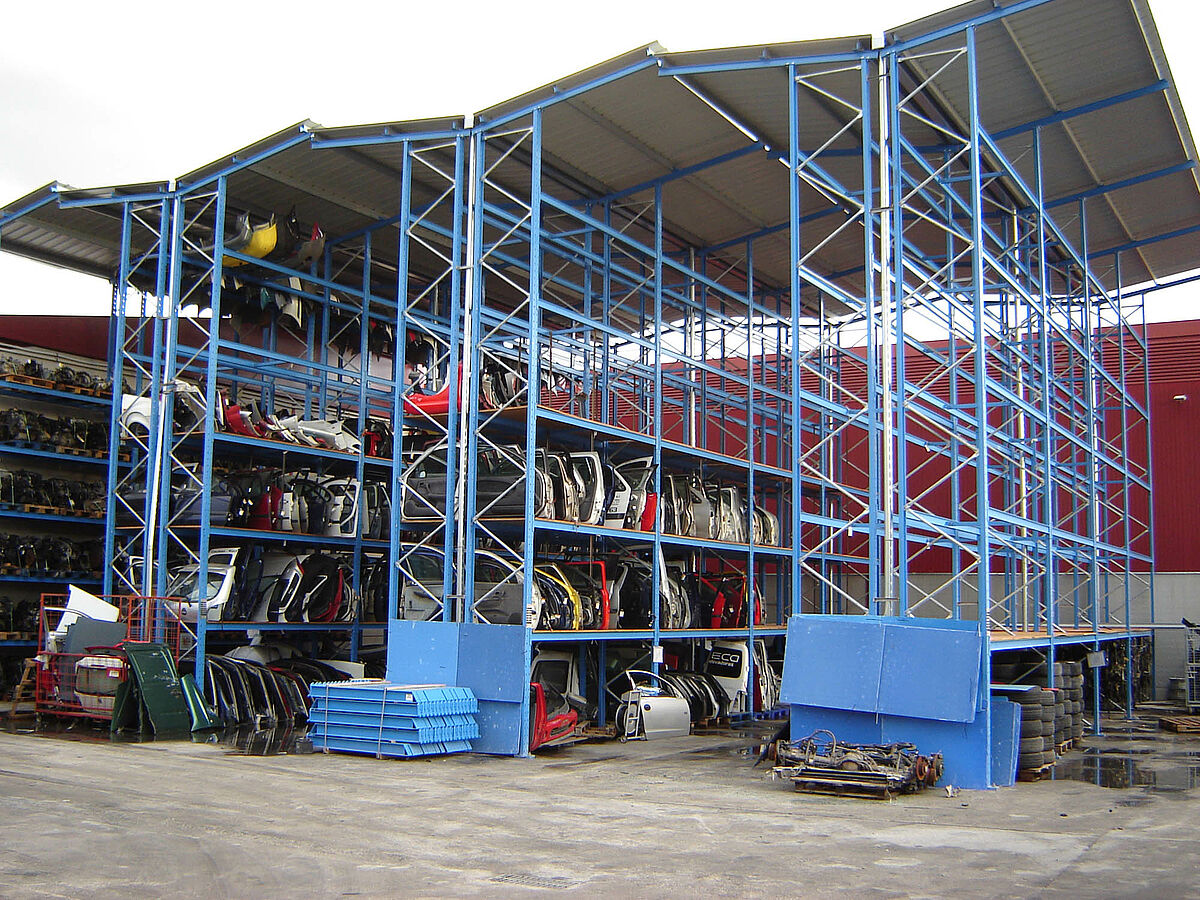

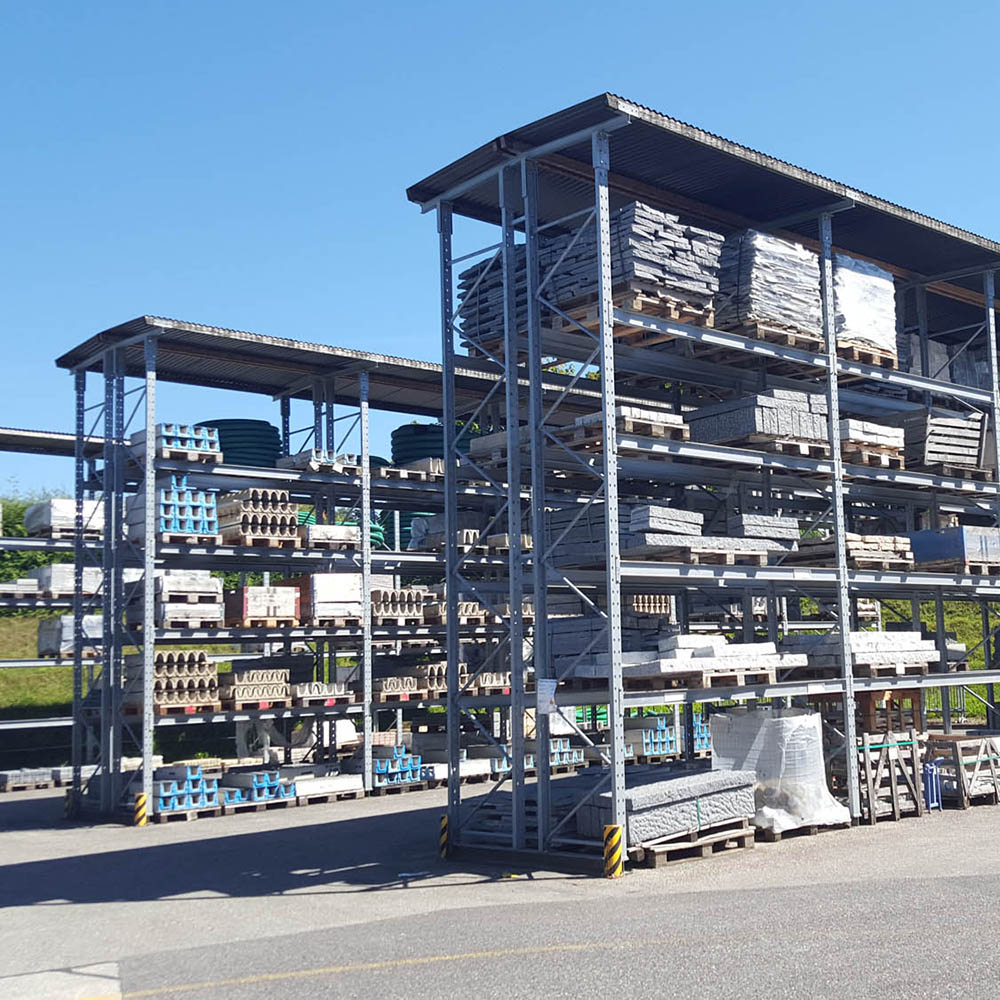

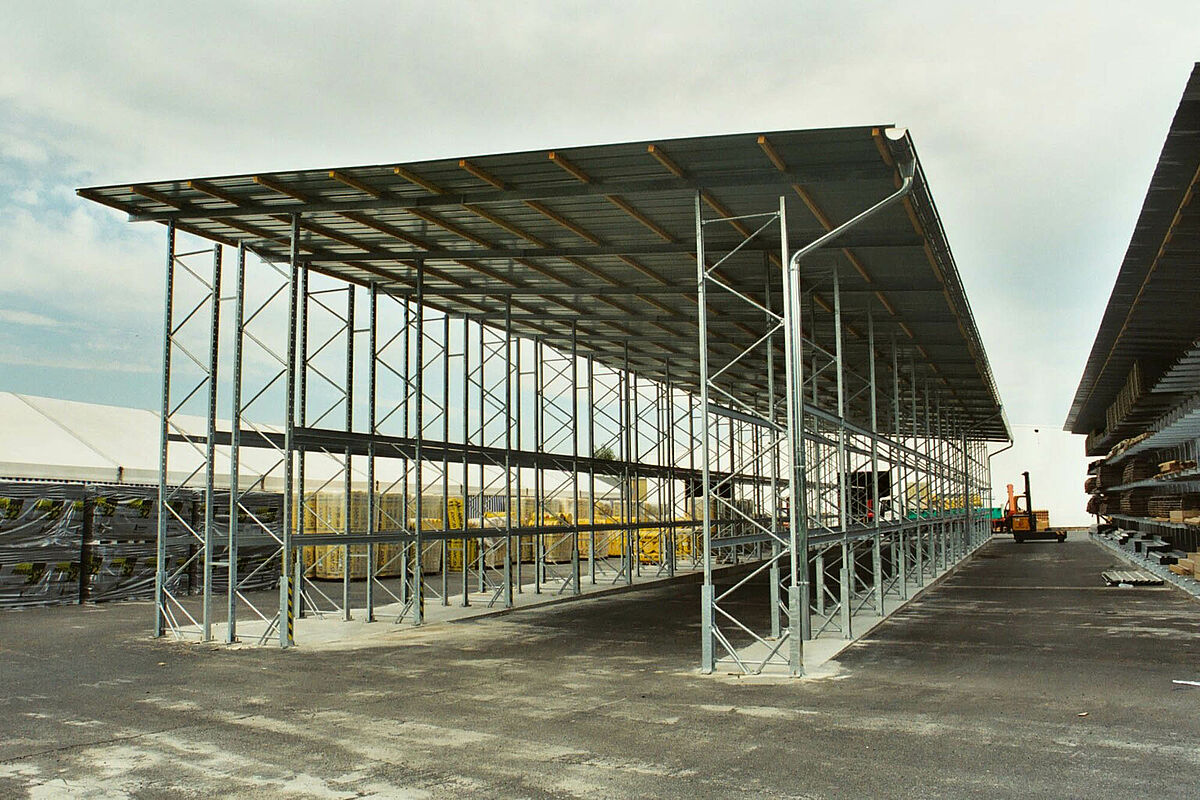

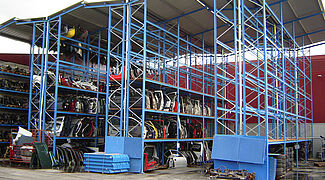

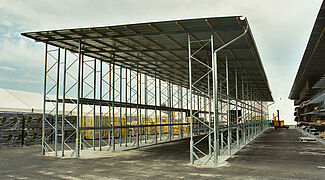

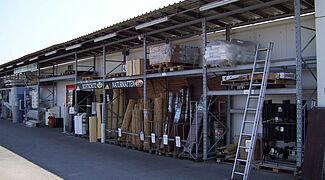

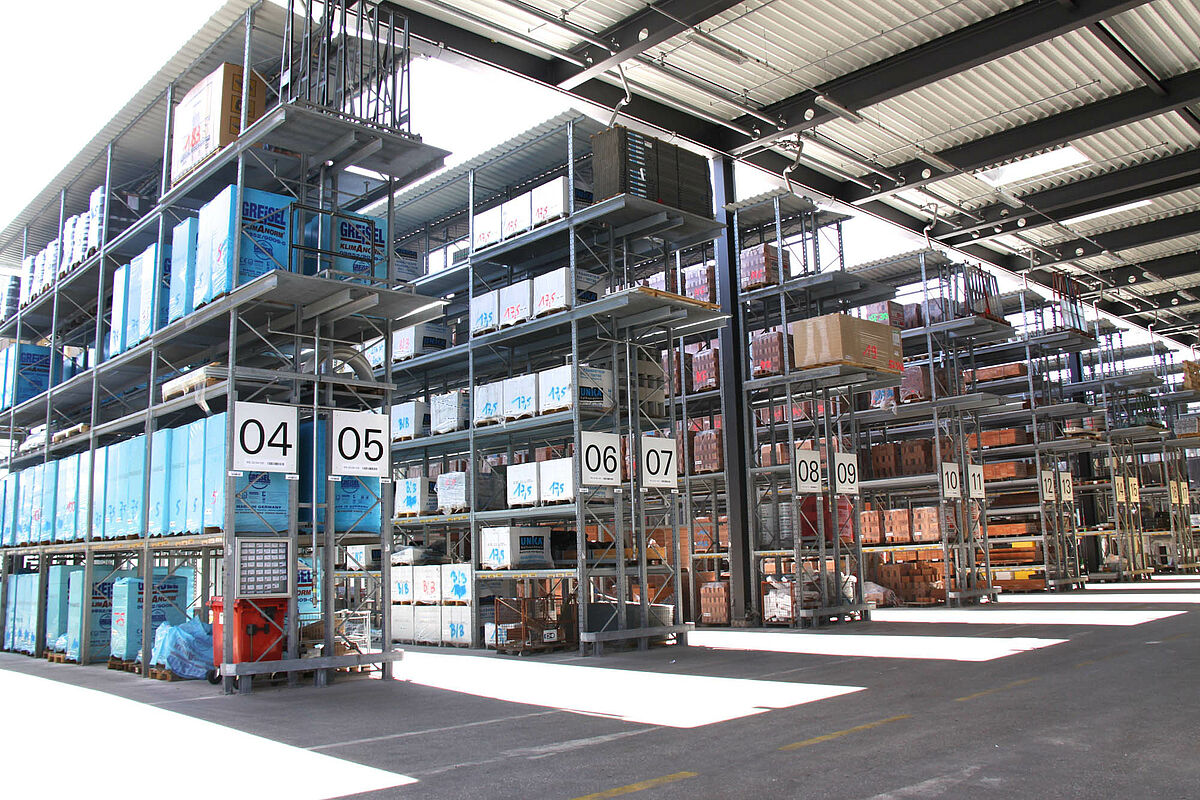

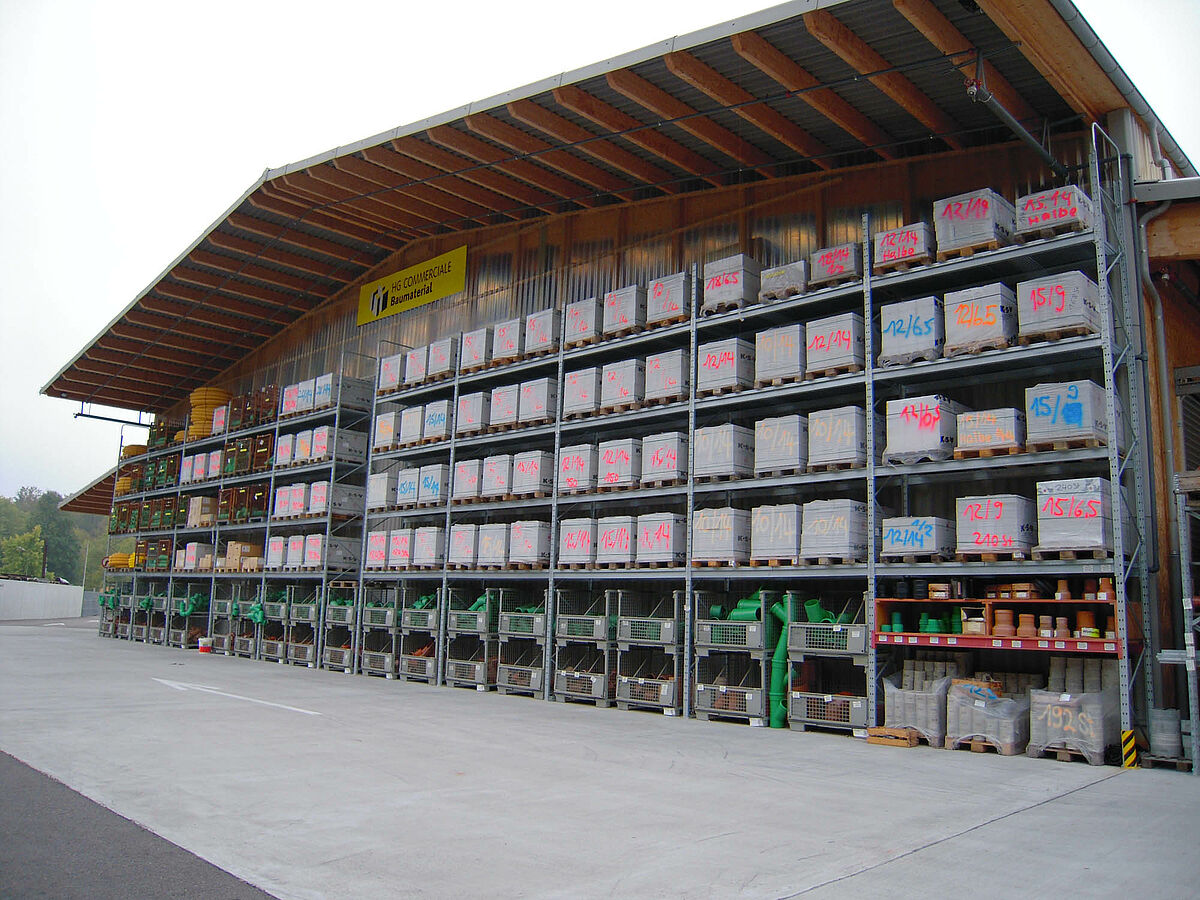

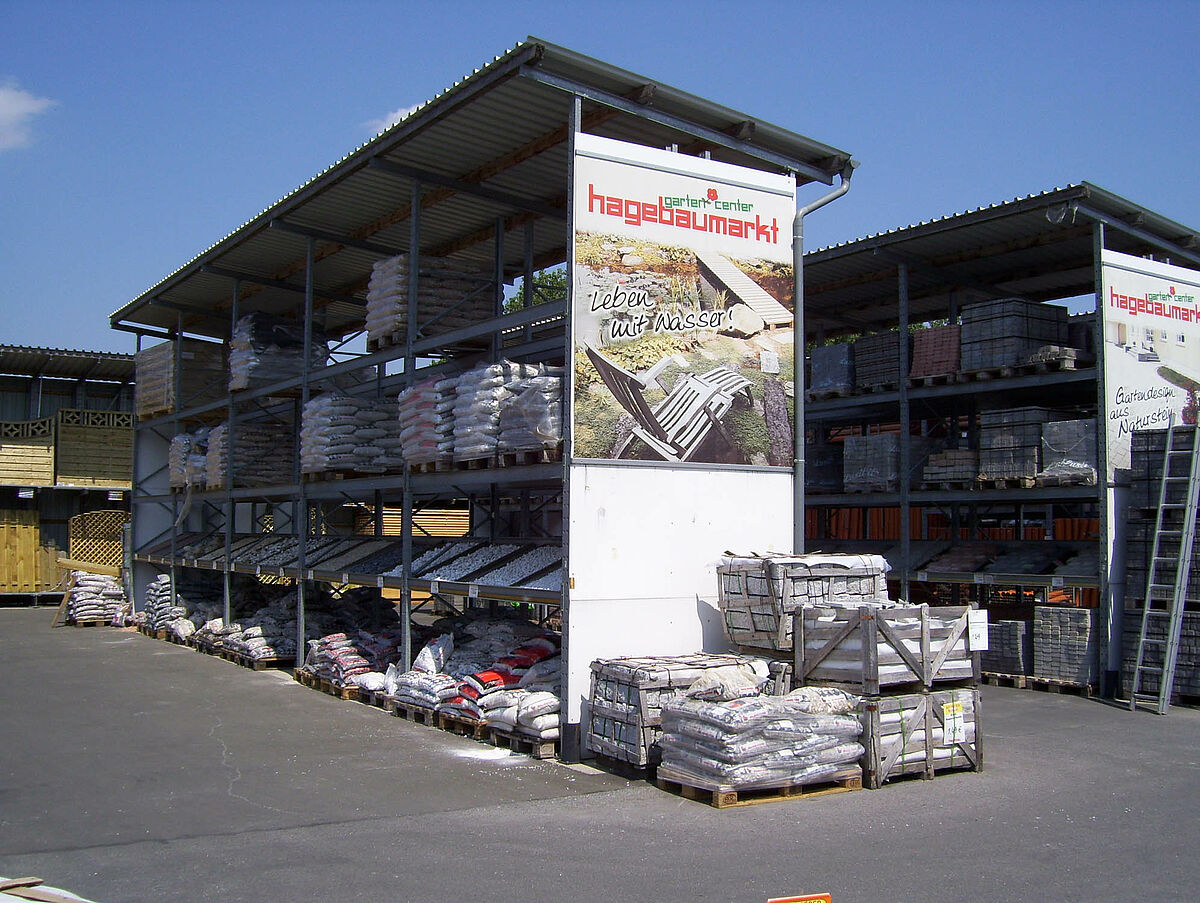

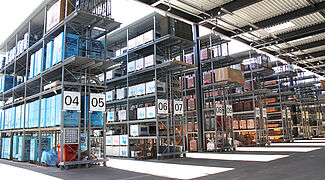

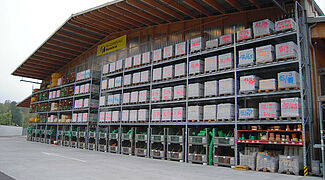

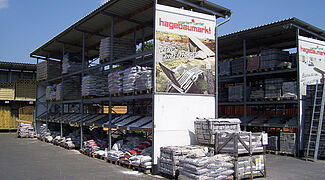

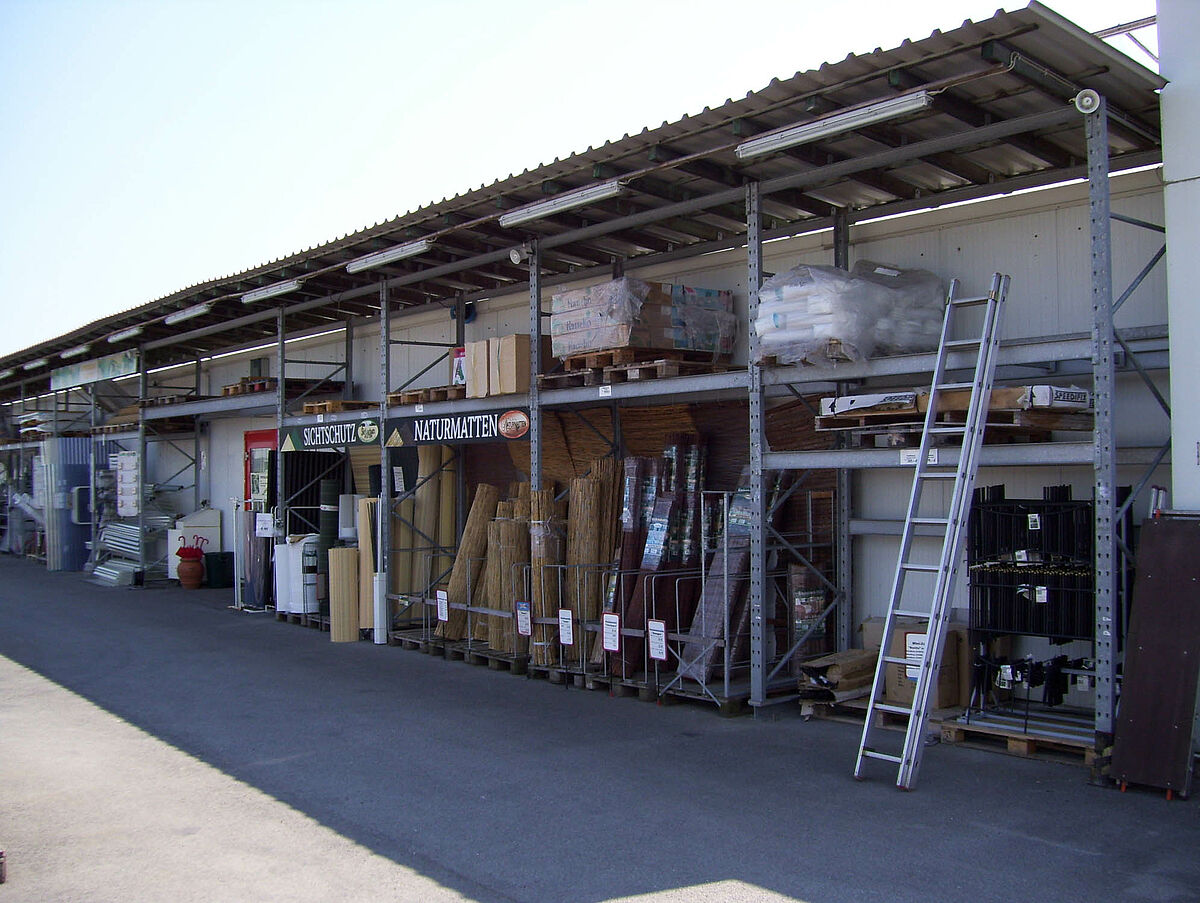

Rayonnages à palettes avec toiture

Les rayonnages à palettes avec toiture sont une spécialité d’OHRA. Il n'y a pas de meilleure solution pour le stockage extérieur des marchandises sensibles aux intempéries. Les rayonnages OHRA couverts sont particulièrement adaptés pour les magasins spécialisés proposant un assortiment de jardinerie ou pour le commerce de matériaux de construction qui peuvent entreposer les éléments préfabriqués en béton, les matériaux en sacs palettisés ou éléments de construction en bois à l’extérieur.

Rayonnage OHRA avec toiture – de nombreuses déclinaisons

Les innombrables options de toiture et les divers modèles de bardages complètent le système de rayonnage, protégeant ainsi les marchandises stockées contre toutes sortes d’intempéries. Le toit peut être couvert par ex. avec des tôles bacs acier ou des panneaux translucides, les bardages réalisés en bacs acier ou en panneaux-sandwich. Tous les éléments porteurs des rayonnages tels que lisses et échelles se déclinent en version galvanisée à chaud ou bien revêtue par poudrage. Pour les rayonnages avec toiture, nous calculons les charges dues à la neige et à l'action du vent dans votre région et les prenons en compte pour le choix du profilé. L’intégration de ces conditions statiques permet de garantir que votre rayonnage à palettes OHRA avec toiture résiste à toutes les intempéries.

Rayonnages à palettes OHRA avec toiture – vos avantages

  • Exploitation de toute la place disponible – d’où l’économie d’un espace précieux dans l’entrepôt
  • Grande capacité de charge en tenant compte des conditions climatiques
  • Construction robuste – investissements en stockage sur le long terme
  • Economiques grâce à un nombre restreint de composants
  • Diverses versions de toiture au choix

Demande de devis

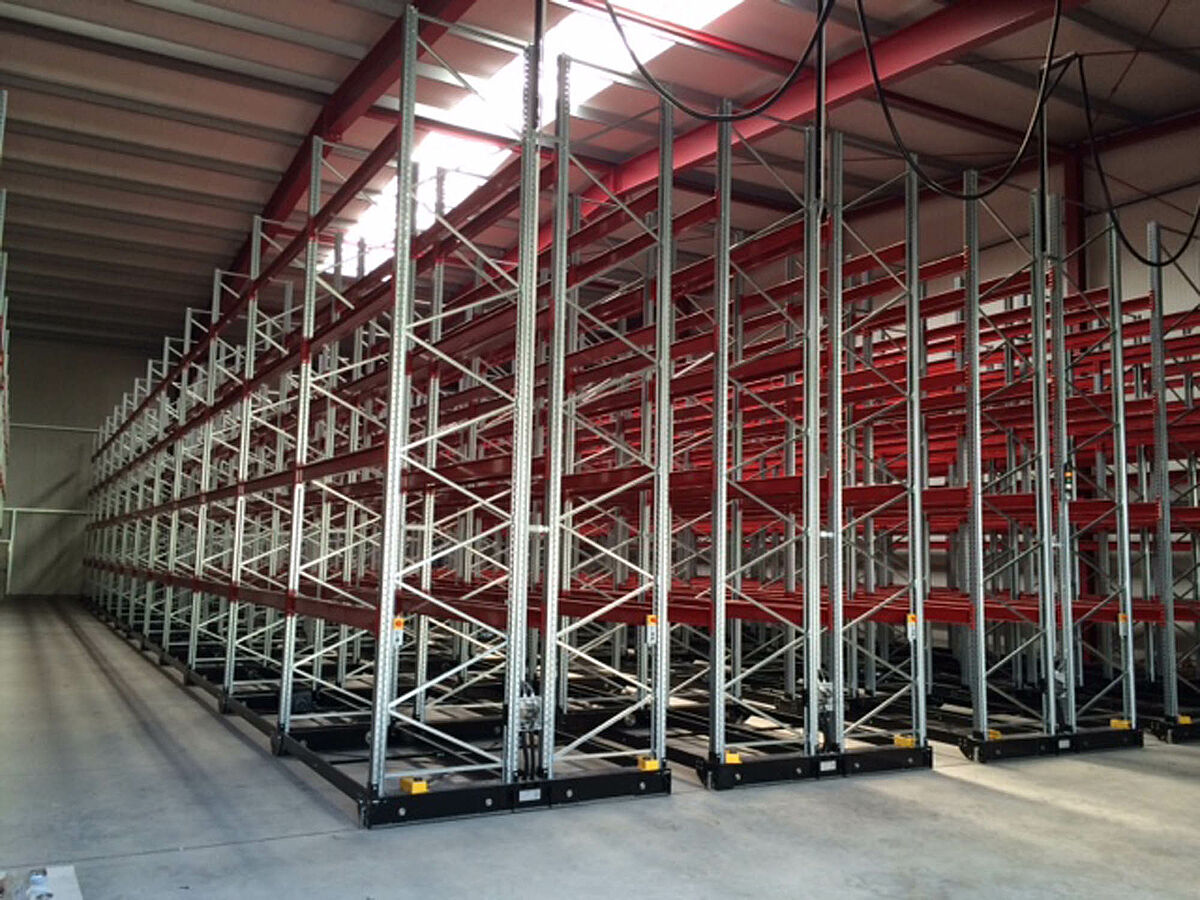

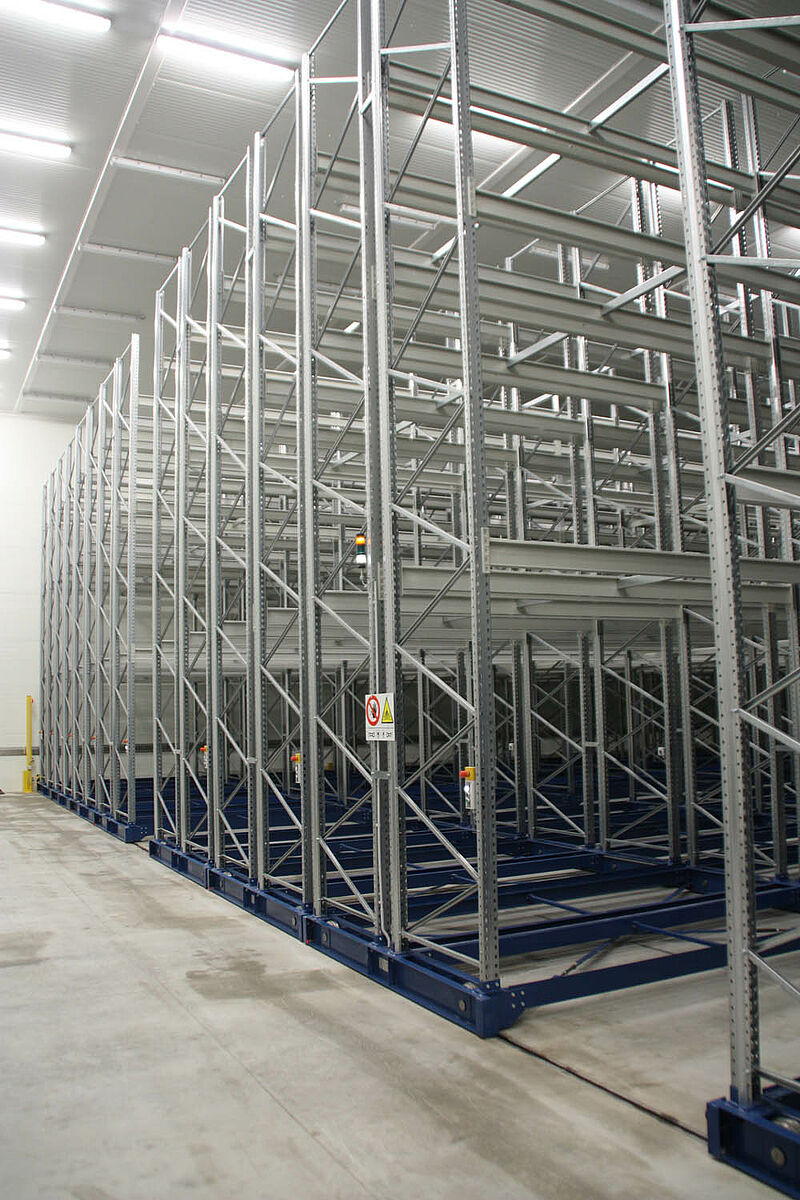

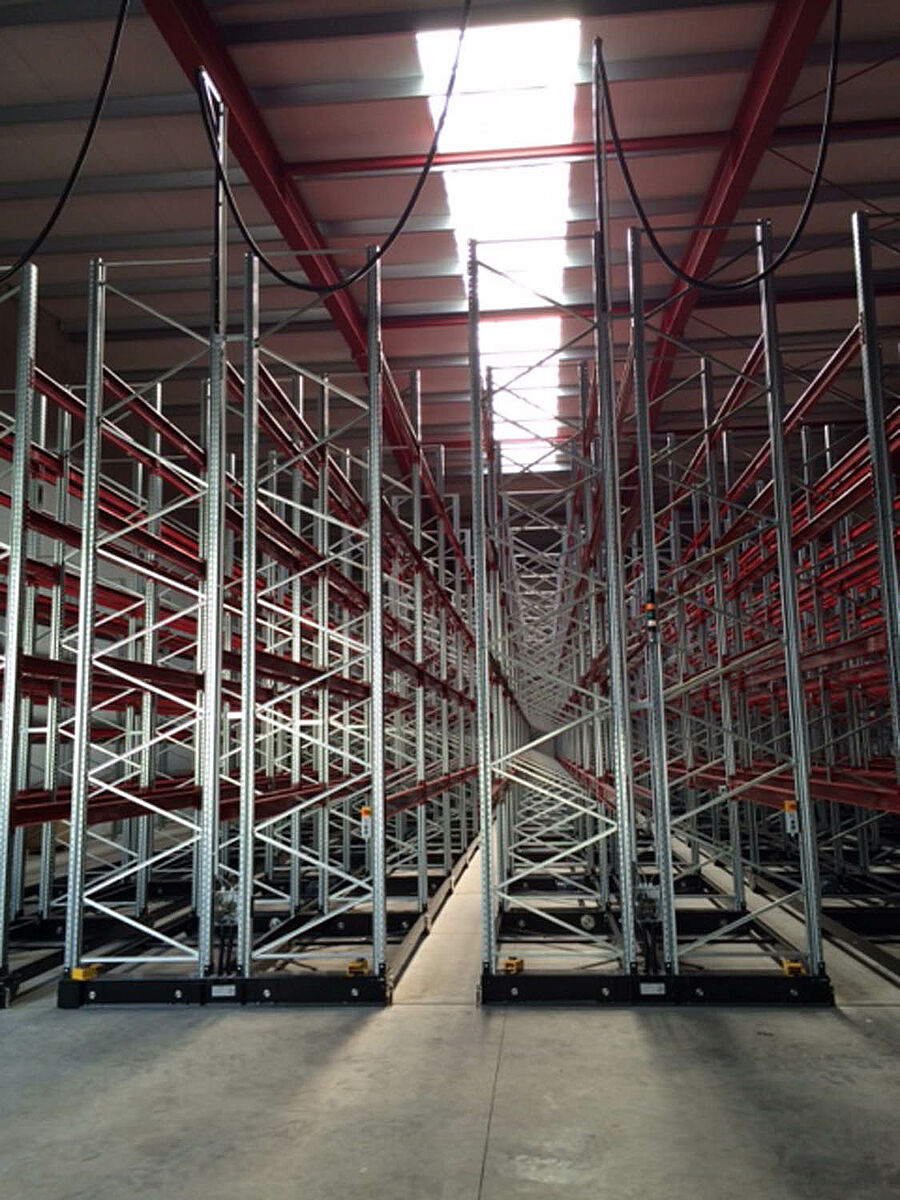

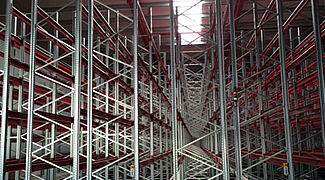

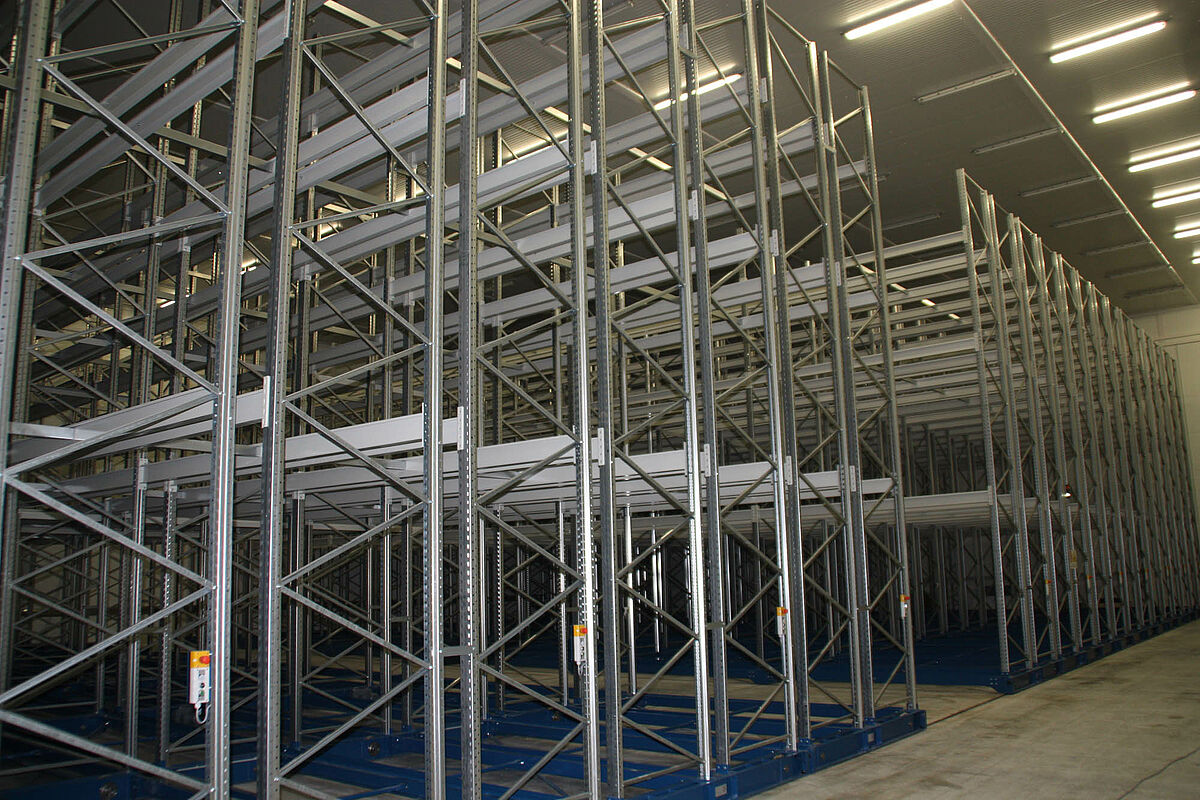

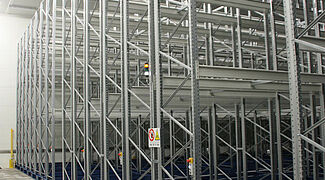

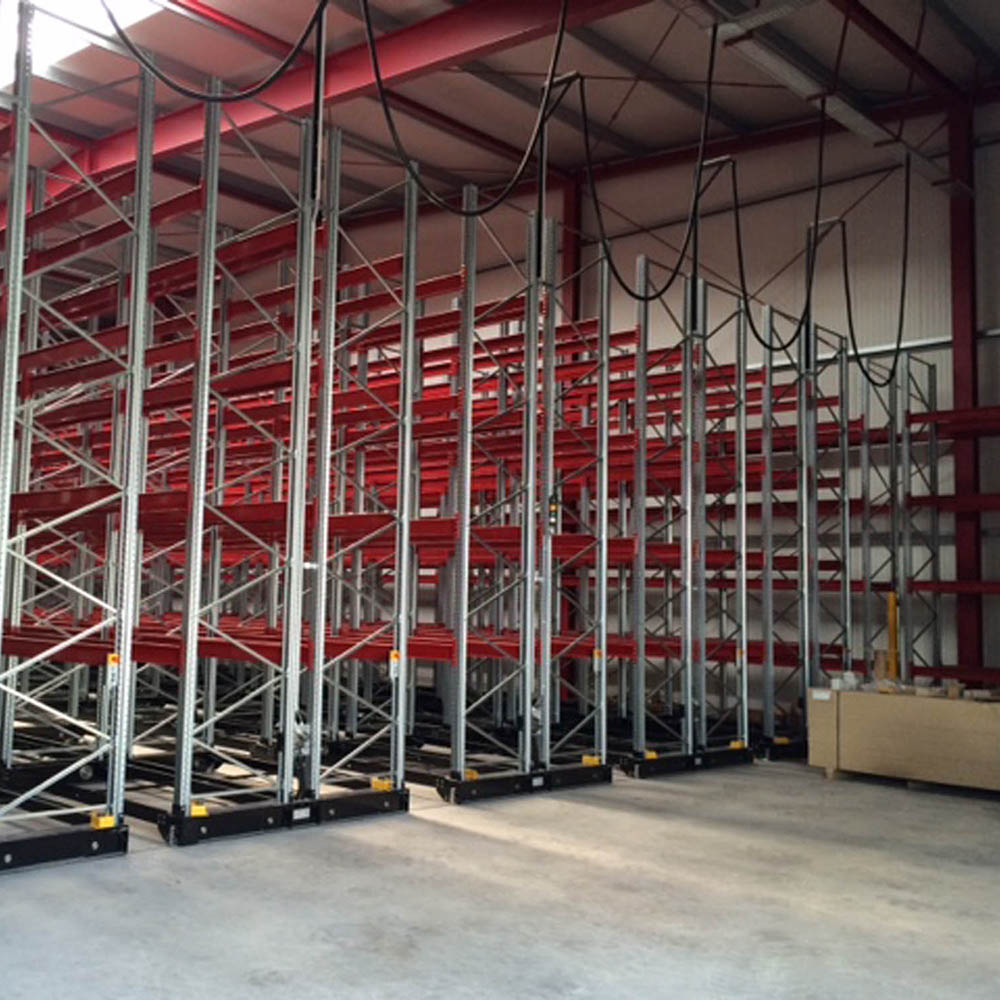

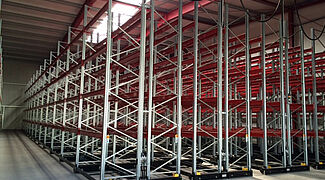

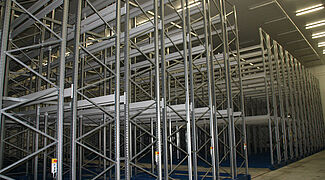

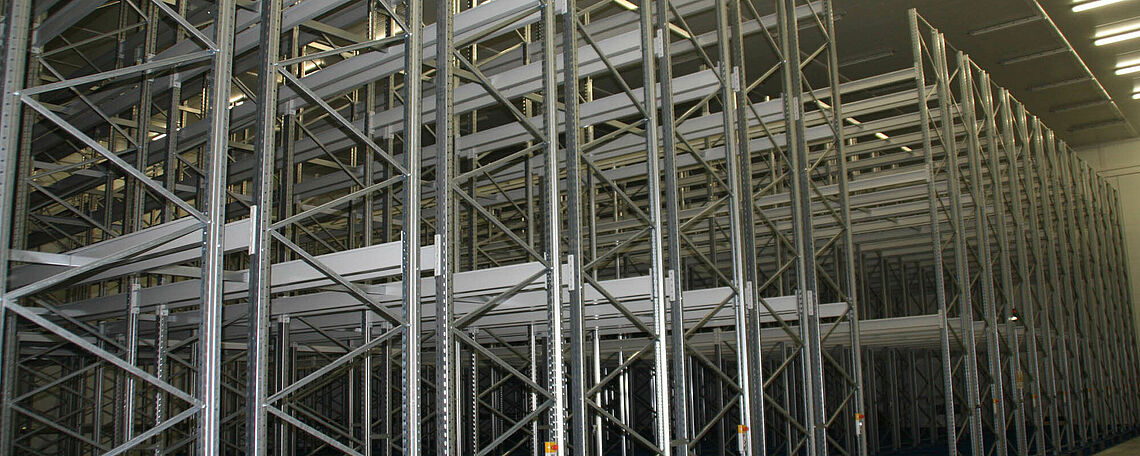

Rayonnages à palettes sur bases mobiles

Les rayonnages à palettes mobiles sont des systèmes dynamiques appropriés pour le stockage compact des marchandises palettisées sur une surface au sol réduite. Les robustes rayonnages à palettes de ce système de stockage sont montés sur des bases mobiles résistants au gauchissement. La ligne de rayonnage complète se déplace comme une seule unité au moyen d’une commande électronique ou manuelle. Les bases mobiles se déplacent sur des rails qui peuvent être installés au moment de la construction de l’entrepôt ou bien dans le sol existant. Ainsi, une seule allée est nécessaire pour accéder à tous les blocs du rayonnage à palettes. Ceci entraîner un taux d'utilisation élevé de l'espace disponible, dégageant une seule allée à partir de laquelle s’effectuent l’entrée et la sortie des marchandises.

Rayonnage OHRA - l’exploitation optimale de l'espace grâce aux supports mobiles

Les rayonnages mobiles se déplacent sans bruit et s’accolent sans laisser d’espace libre. Il est possible de passer le système de rayonnage en dehors des heures de travail en mode « position de nuit ». Ensuite les différentes rangées du rayonnage à palettes s’ouvrent à une certaine distance de manière à bloquer l’accès à toute allée. Les rayonnages mobiles offrent ainsi une protection sûre contre le vol.

Rayonnages à palettes OHRA sur supports mobiles – vos avantages

  • Système très compact pour le stockage de grandes quantités sur une surface au sol réduite
  • Très bonne exploitation de la place disponible
  • Augmentation de capacité de stockage
  • Protection des marchandises de valeur contre le vol grâce à la « position de nuit » des blocs de rayonnage
  • Courts trajets de manutention

Demande de devis

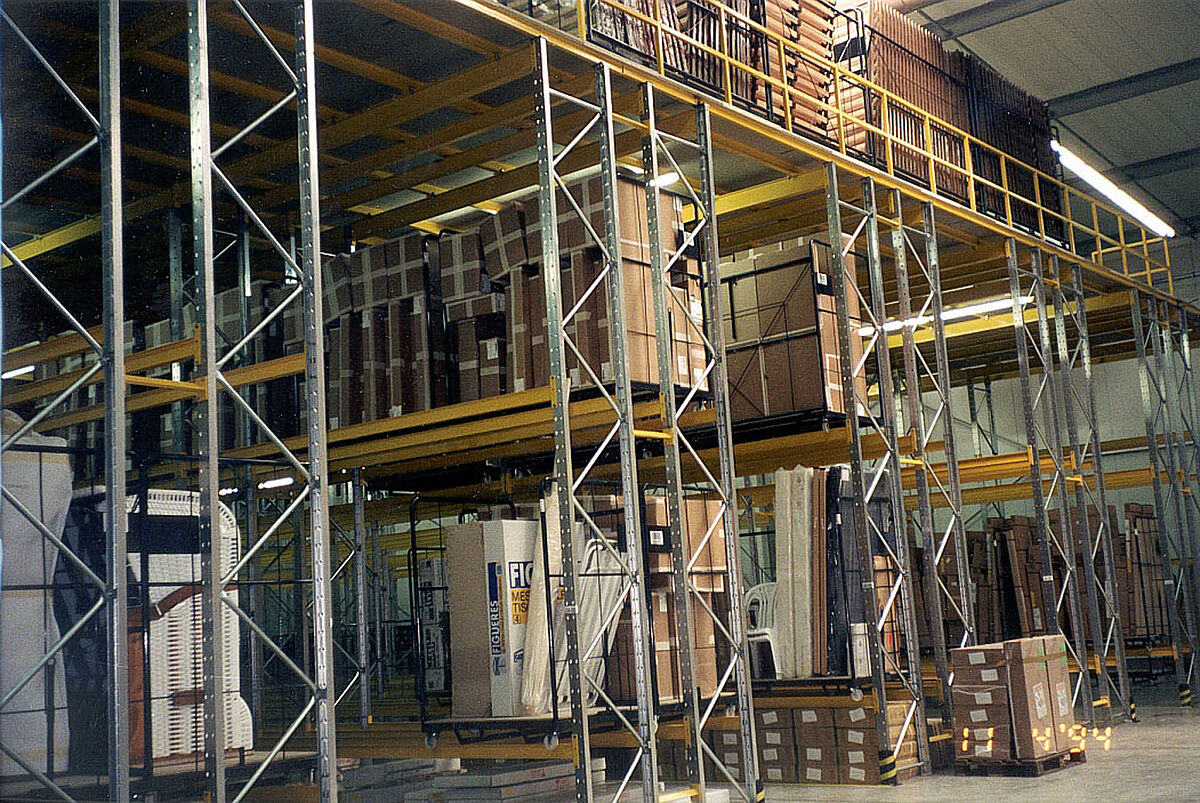

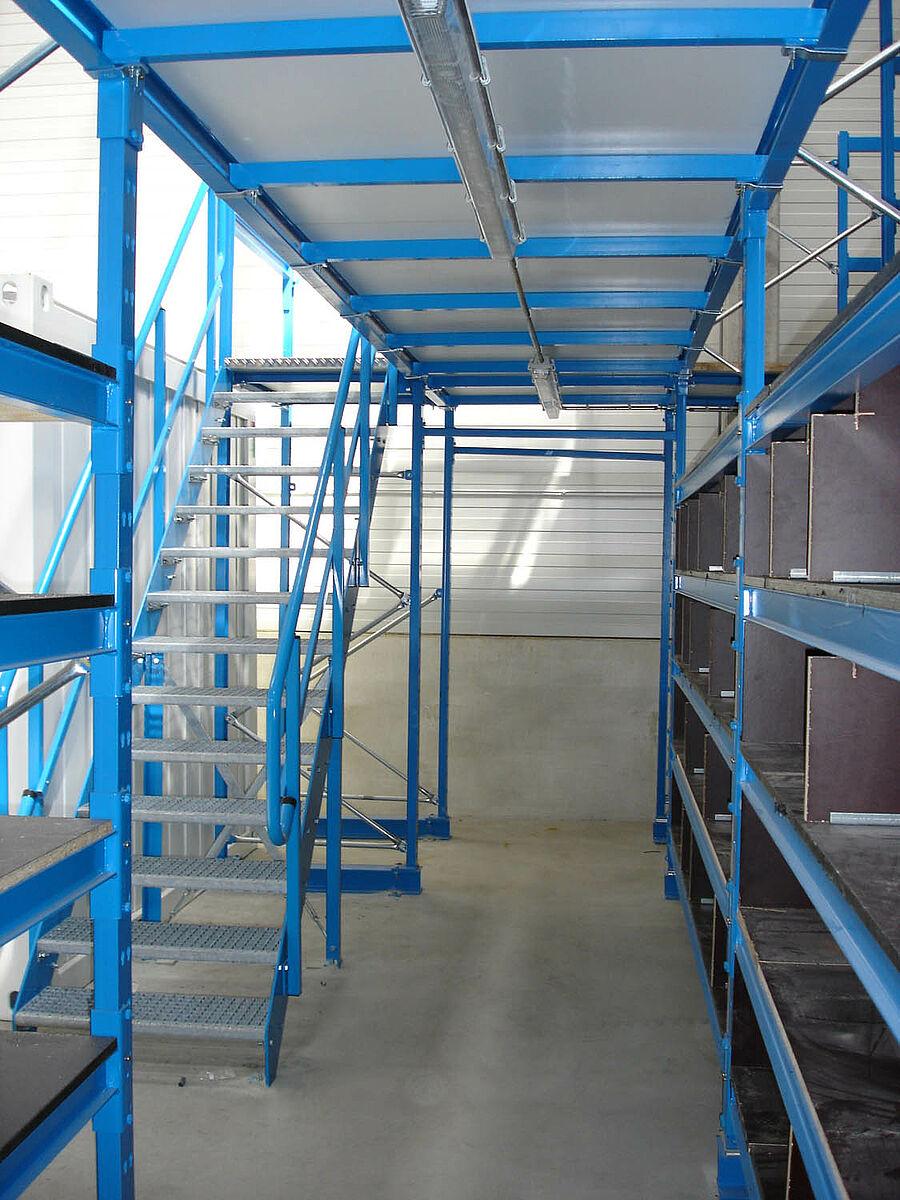

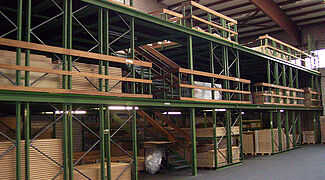

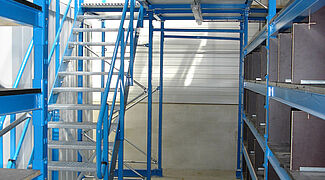

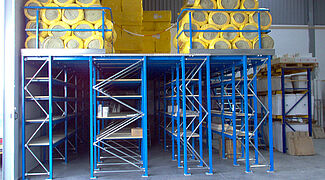

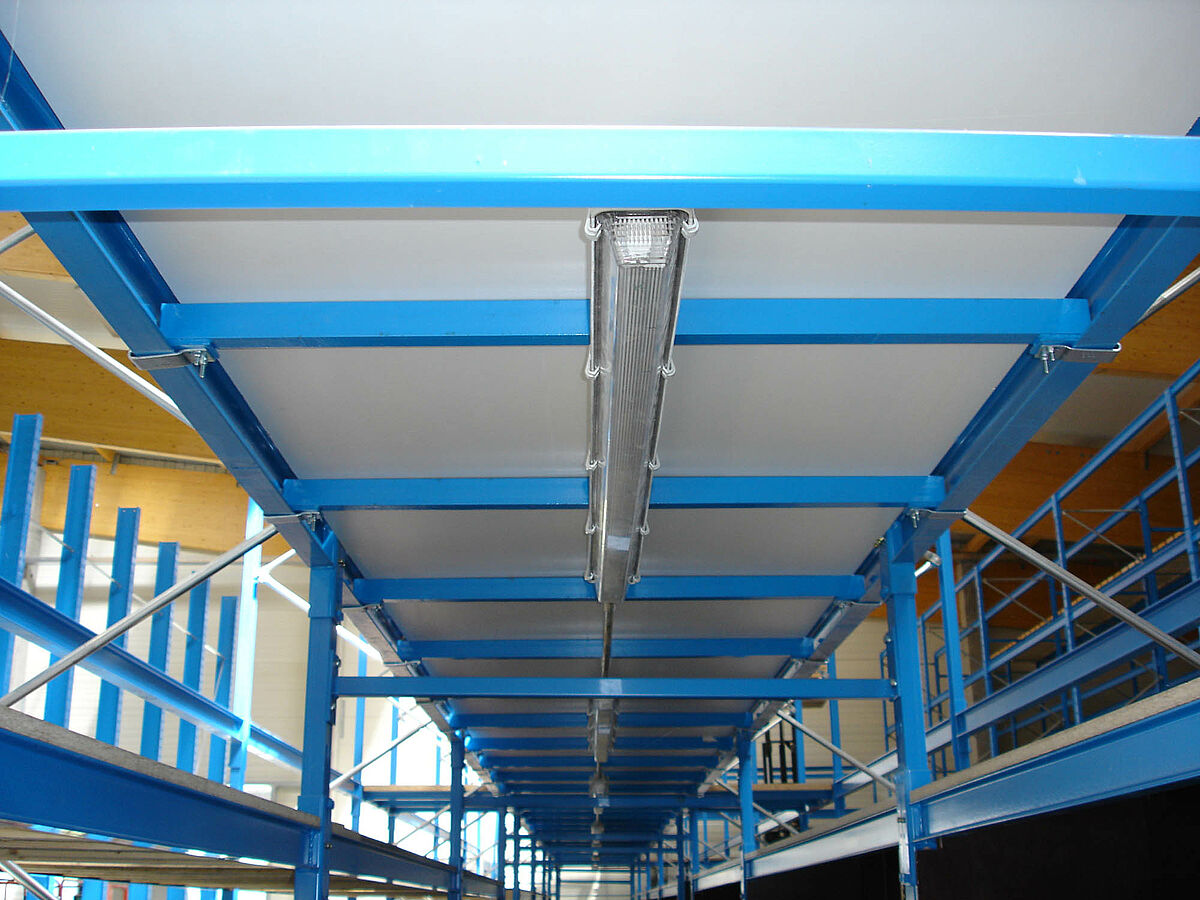

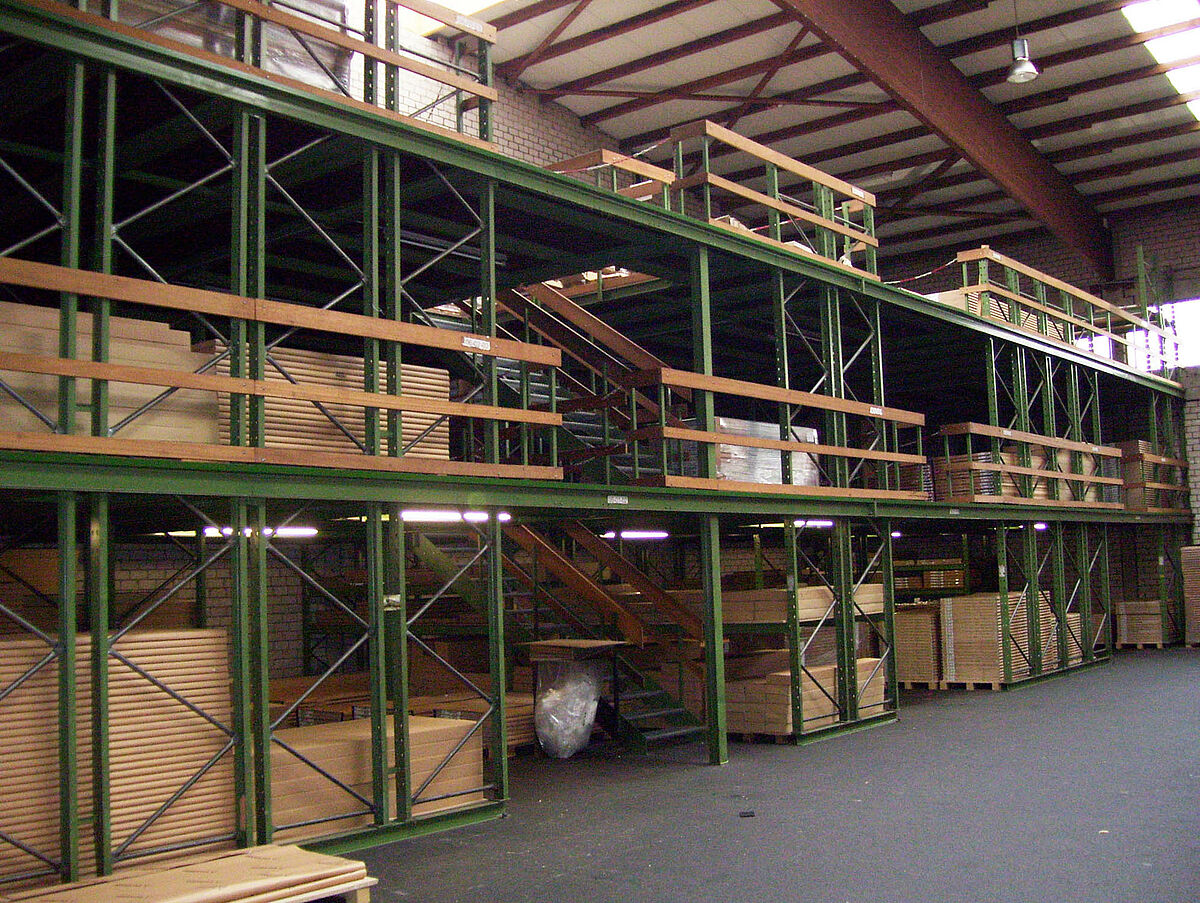

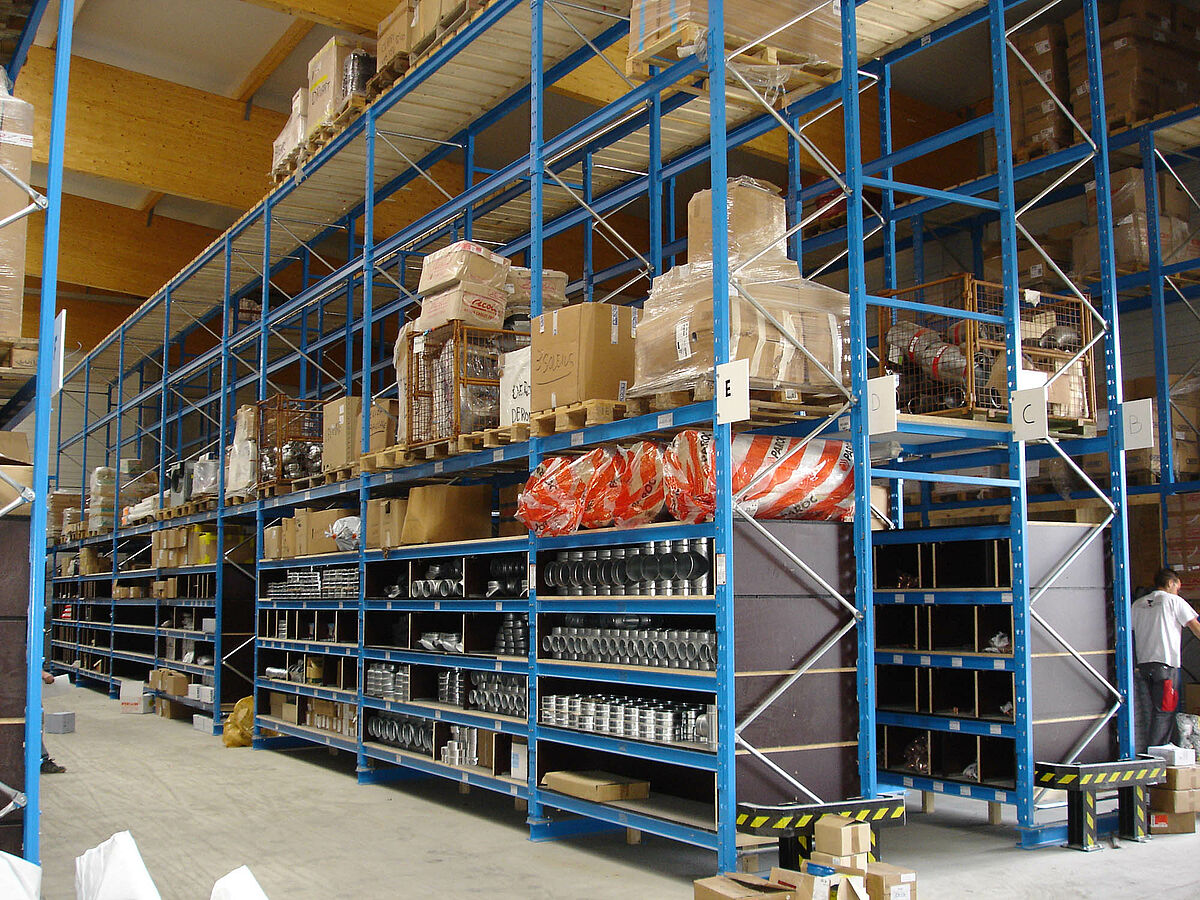

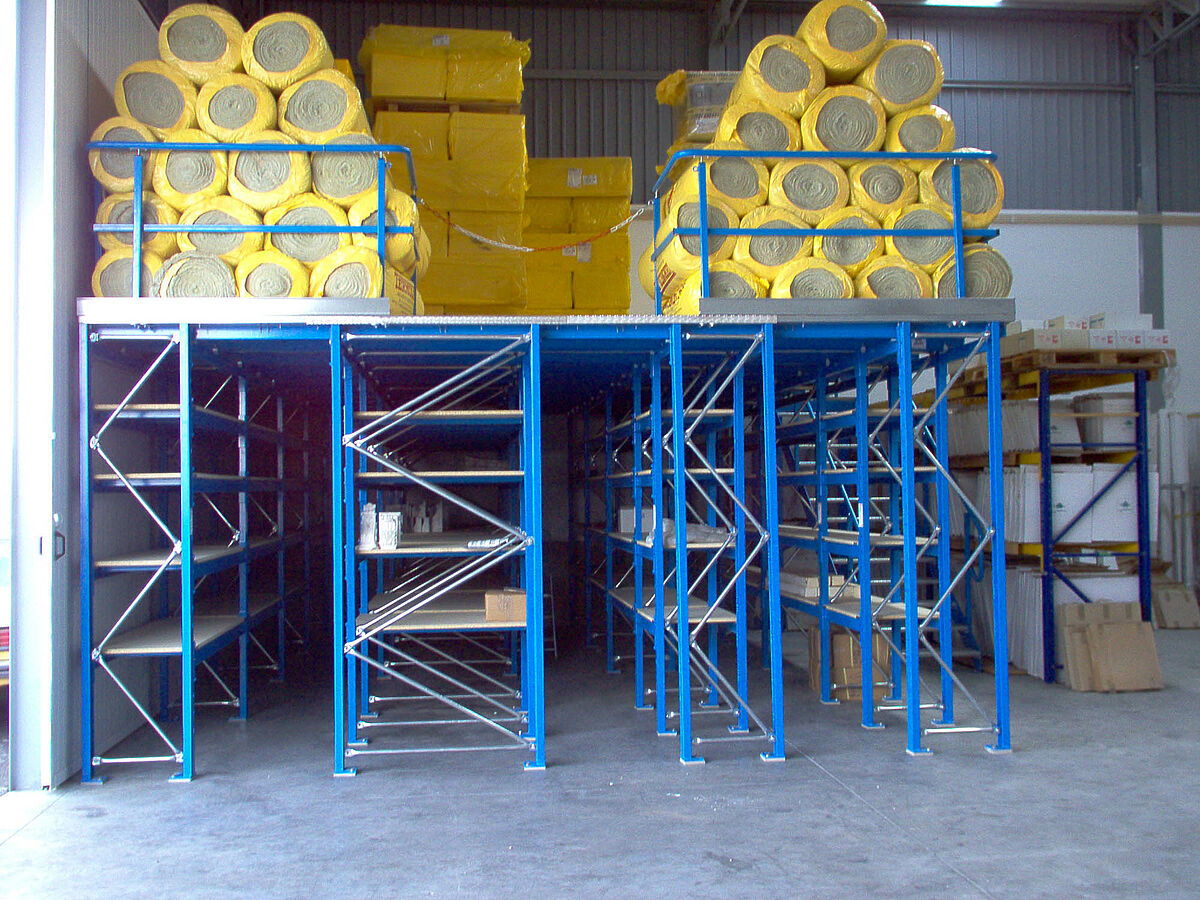

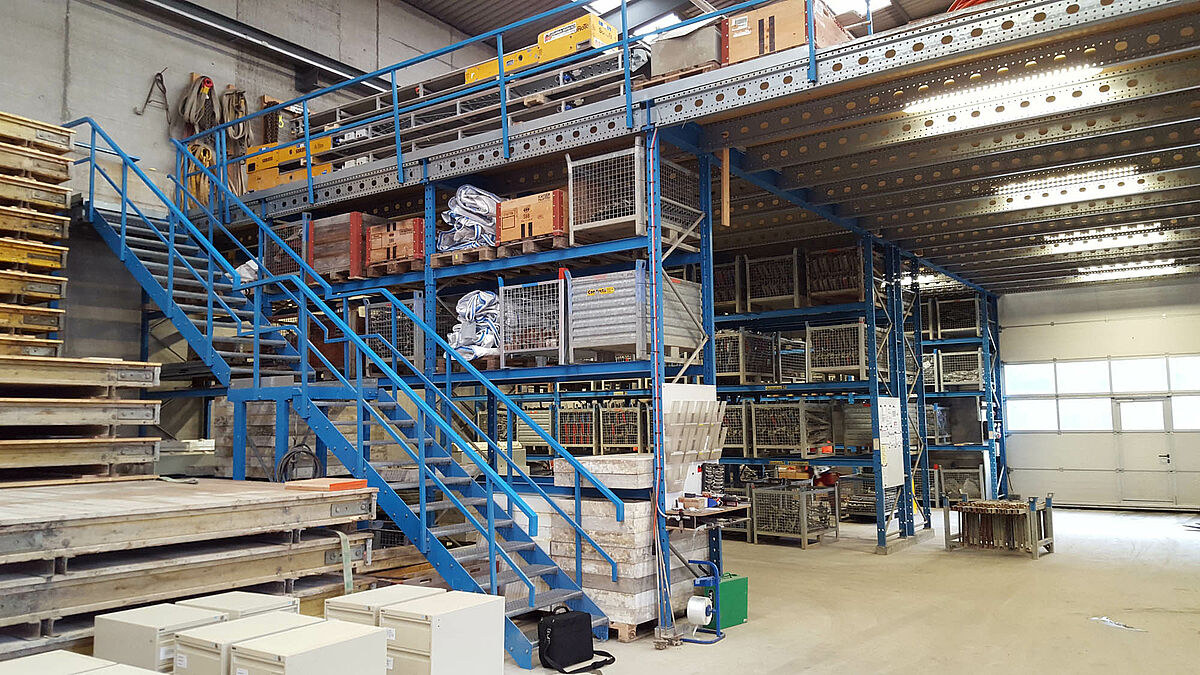

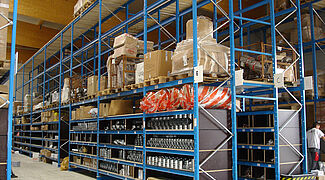

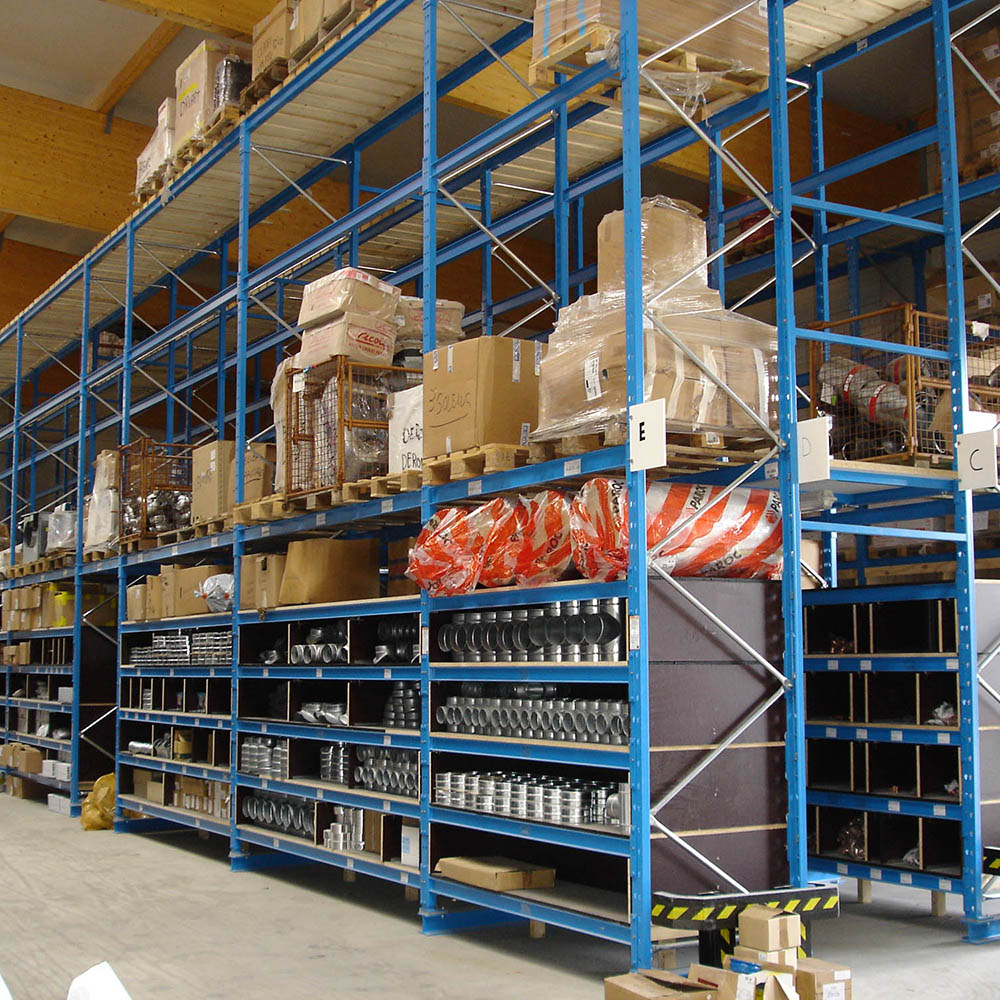

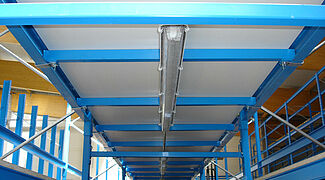

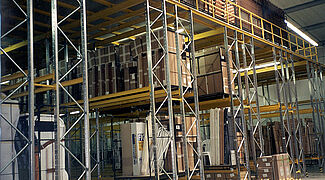

Mezzanines sur rayonnages à palettes

Les mezzanines sur rayonnages à palettes OHRA sont des mezzanines basées sur les rayonnages à palettes OHRA qui font office de structure portante. Les différentes rangées des rayonnages à palettes sont reliées horizontalement aux profilés en acier, de manière à ce que les divers revêtements de sol (par ex. caillebotis ou panneaux d’aggloméré) viennent former une aire de stockage entre les rayonnages. Cela permet d’exploiter le moindre centimètre de l’entrepôt et de ne pas perdre la place disponible. Il est possible de réaliser plusieurs étages de stockage dans le système de rayonnage.

Rayonnage OHRA comme mezzanine – de nouvelles possibilités

La fusion entre le rayonnage et la mezzanine crée de multiples possibilités de stockage individuelles, par exemple en combinant les zones de préparation des commandes et de travail avec une capacité de stockage immédiate. Grâce aux profilés en acier épais et laminés à chaud des rayonnages à palettes OHRA, il est possible également de réaliser facilement plusieurs étages de stockage à l’intérieur du système de rayonnage.

Mezzanines sur rayonnage à palettes OHRA – vos avantages

  • Utilisation optimale de l’espace disponible grâce à l’exploitation de toute la hauteur de plafond
  • Proximité immédiate des zones d’entreposage et de préparation des commandes
  • Gain de temps de déplacement grâce aux étages intermédiaires directement dans l'entrepôt
  • Multiplication de la surface utile grâce à la pleine exploitation de l’entrepôt

Demande de devis

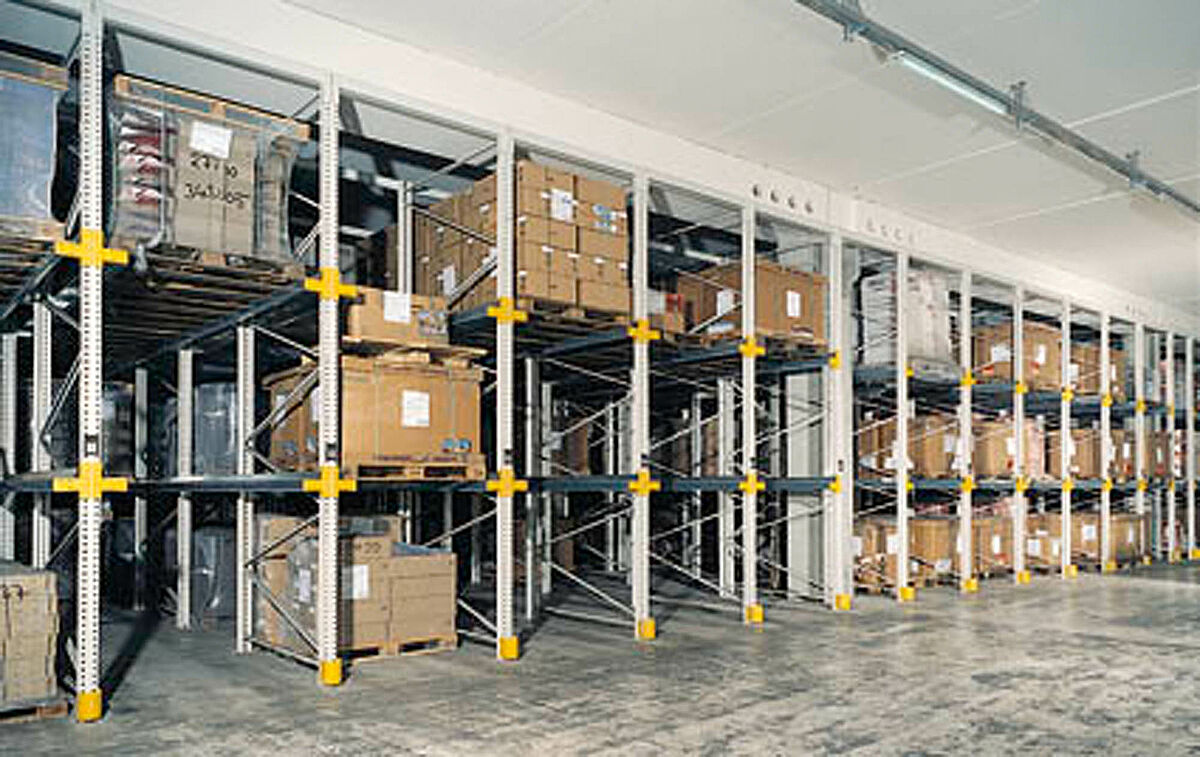

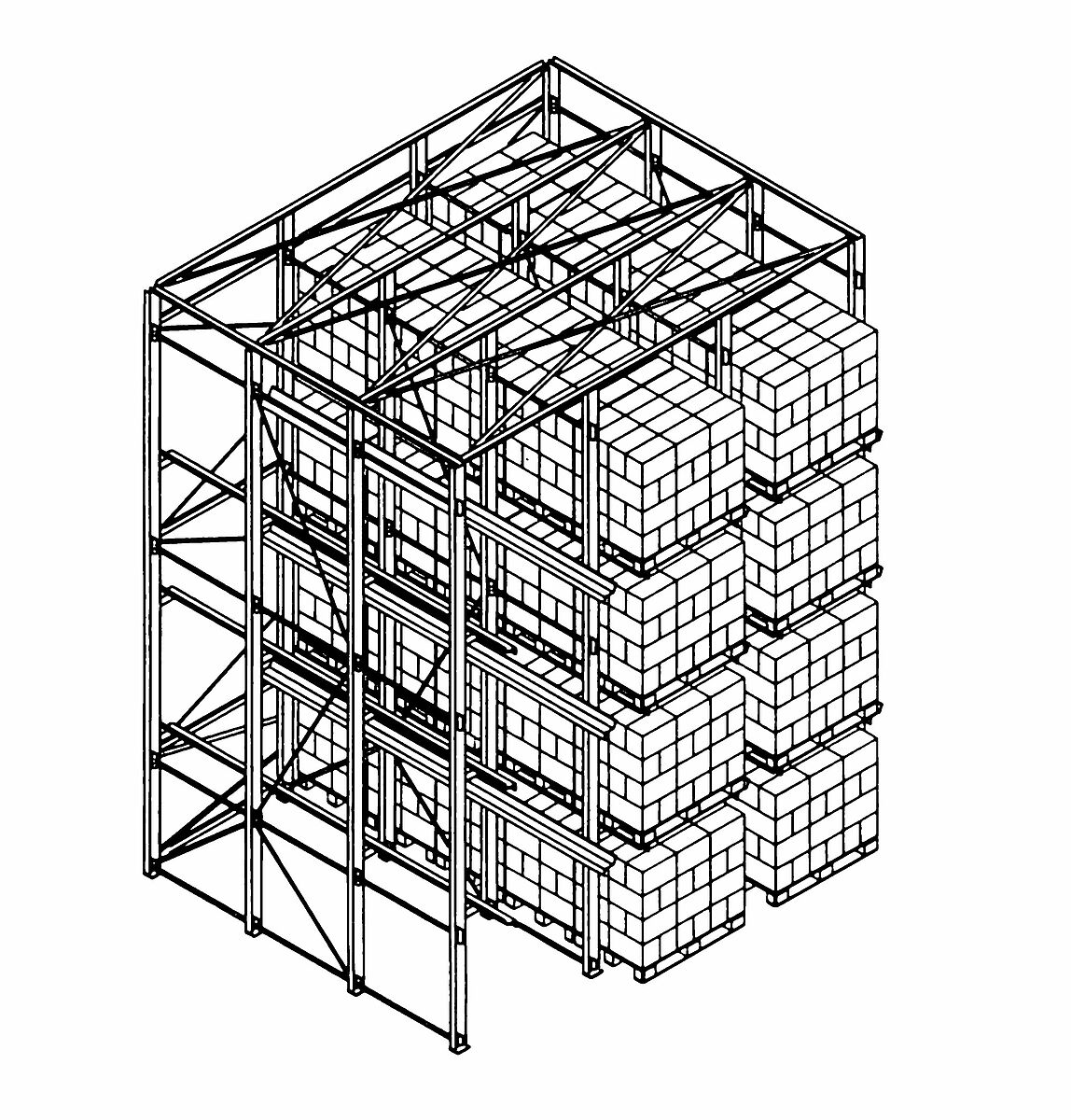

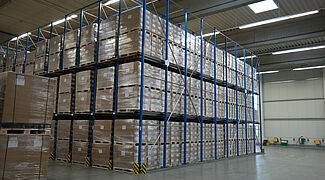

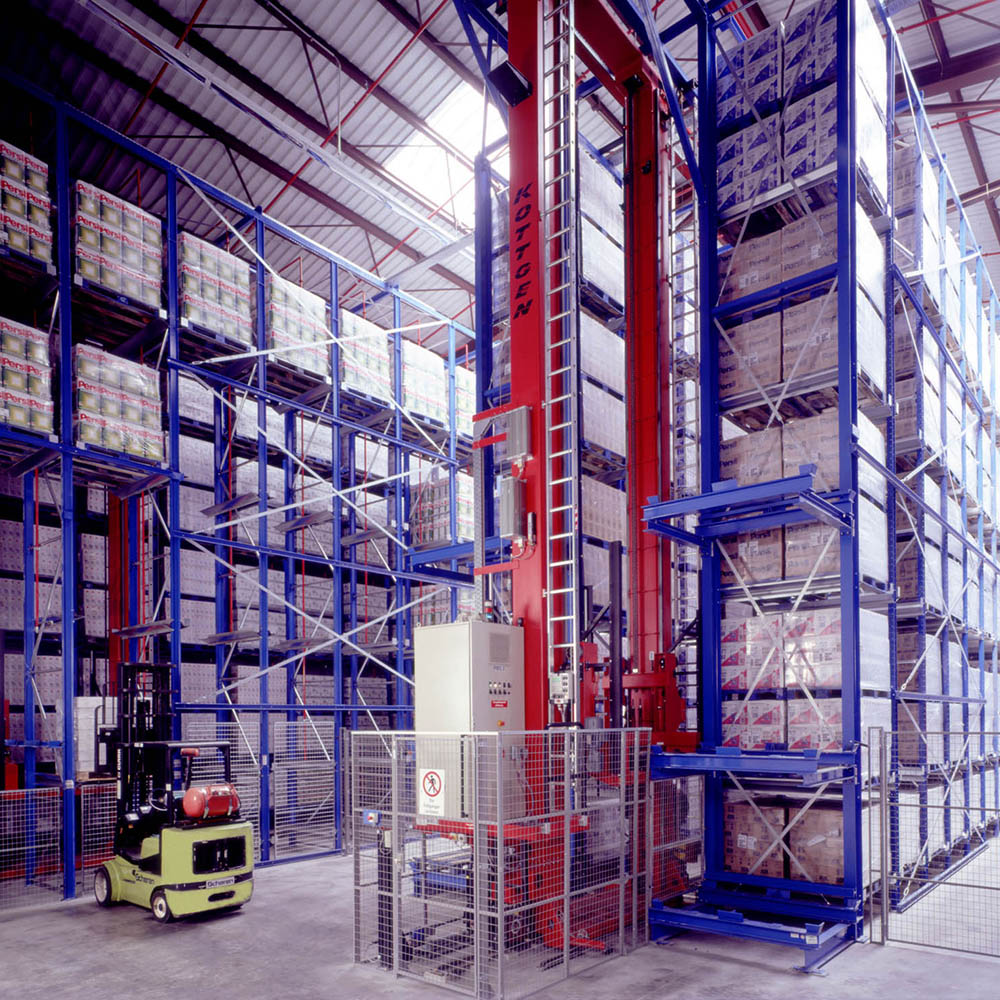

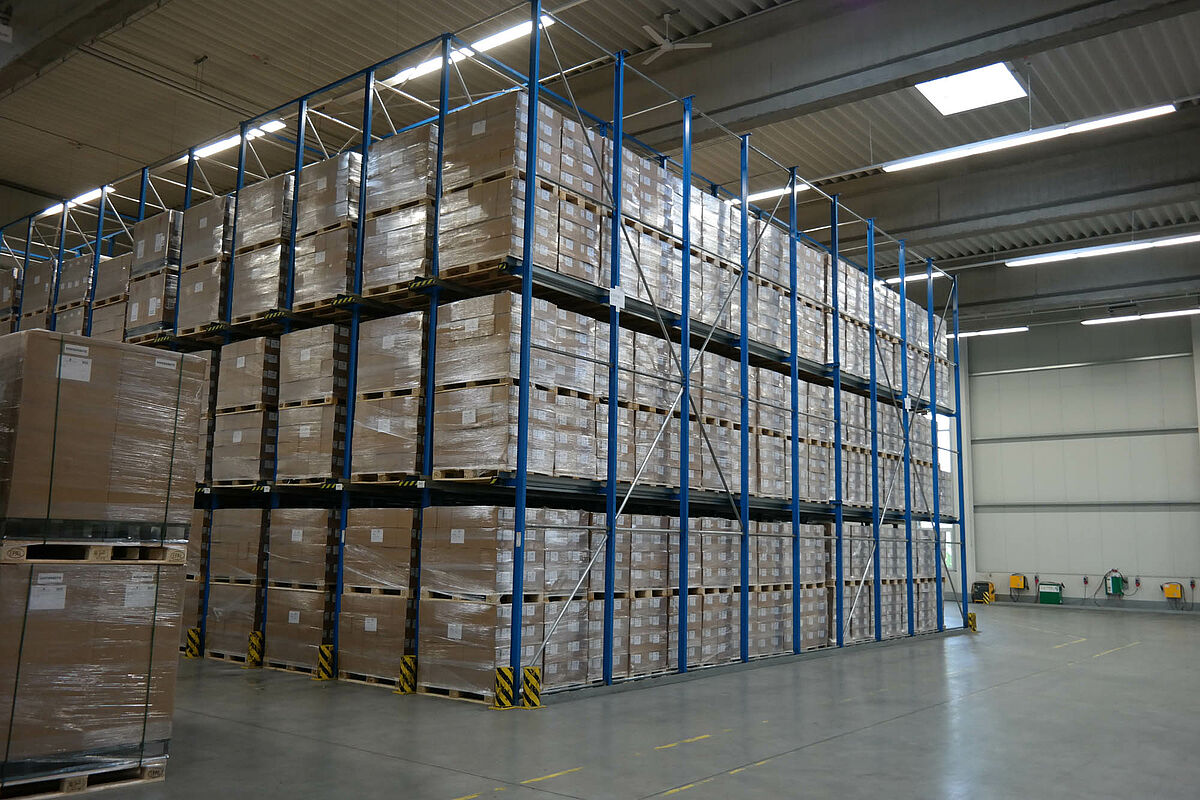

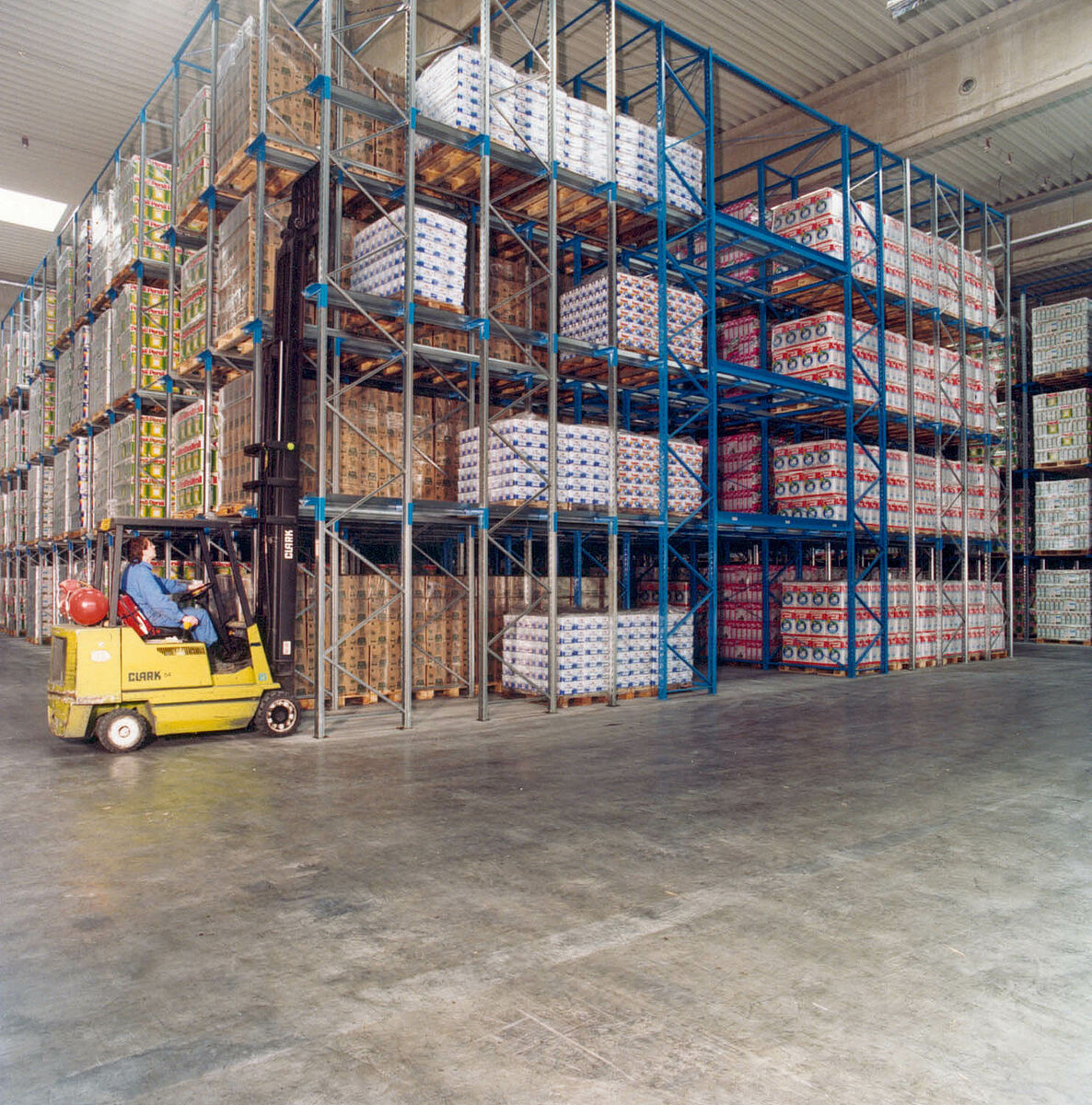

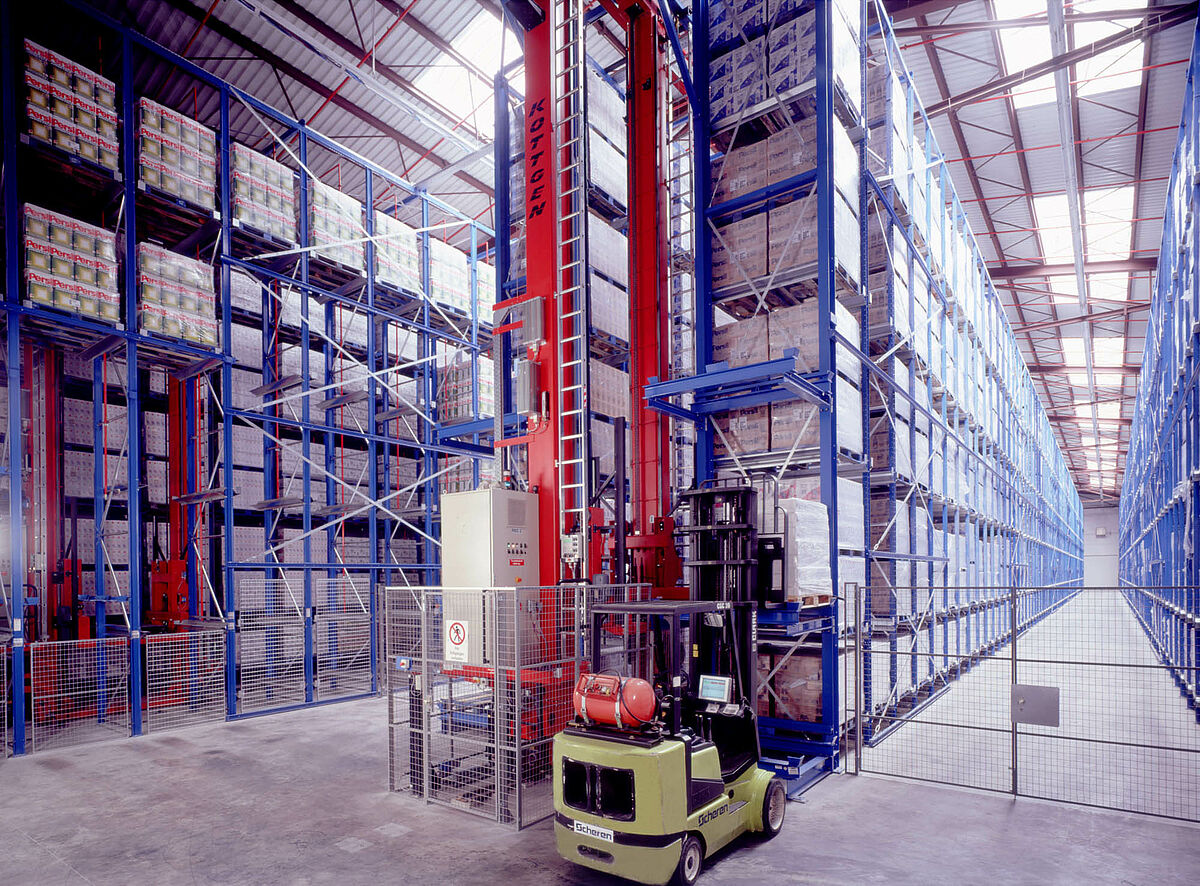

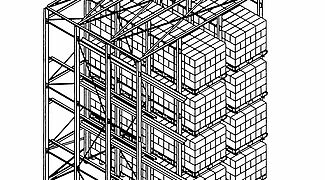

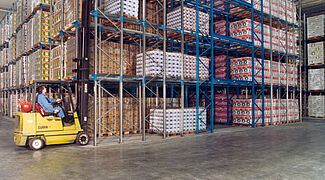

Rayonnage à accumulation

Le rayonnage à accumulation (appelé également « rayonnage drive-in ») allie les avantages du stockage en blocs et en racks : exploitation compacte de l’espace disponible pour une hauteur de stockage identique. Il est particulièrement adapté pour le stockage de grandes quantités d’un même article et des produits non gerbables sensibles à la pression. Parmi ces produits, on trouve les lessives, les catalogues, l’huile moteur, le papier de toilette ou les conserves de longue date limite.

Rayonnage drive-in OHRA – le système de stockage accessible d’un côté

Le rayonnage est desservi par un seul côté. Le chariot élévateur pénètre pour cela dans les travées et dépose les palettes sur des traverses latérales. Le rayonnage drive-in est ouvert sur face depuis laquelle s’effectue l’entreposage. La dernière palette entrée est la première sortie. Le stockage répond donc au principe LIFO (premier entré, dernier sorti). Les montants des rayonnages à accumulation drive-in OHRA sont composés, selon l’exigence et la charge, de profilés IPE ou en U afin de superposer plusieurs travées de rayonnage mais aussi de protéger le rayonnage contre des chocs accidentels causés par le chariot élévateur. Les traverses disposées latéralement dans la travée ont une grande capacité de charge et de glissement. OHRA recommande un système anticollision dans la zone d’entrée pour assurer une protection supplémentaire des montants.

Rayonnages à accumulation OHRA – Vos avantages

  • Particulièrement peu encombrants grâce à la conception compacte de l’entrepôt
  • Taux d'exploitation élevé de la superficie/de l’espace
  • Stockage sans pression des produits sensibles
  • Réduction des coûts grâce au stockage de palettes particulièrement compact

Demande de devis


Caractéristiques techniques

La construction de nos rayonnages à palettes PIII est réalisée en profilés laminés à chaud très robusts et laminés à chaud qui sont extrèmement résistants et ayant une grande longévité.

Les composants essentiels (échelles et lisses) sont laqués d'une poudre époxy cuite au four. Tous les autres composants sont zingués. Pour une installation extérieure les composants sont galvanisés à chaud par immersion.

Caractéristiques du produit:

Echelles et lisses:

  • pour les échelles: profilés en U laminés à chaud.
  • pour les lisses: profilés en IPE laminés à chaud.
  • grandes charges admissibles et robustesse à l'utilisation.
  • profilés en acier "élastique" qui admet des petits chocs éventuels du chariot.
  • installation simple et rapide.
  • laquage réalisable dans différentes couleurs RAL.
  • mise en place des lisses tous les 100mm (tous les 50mm avec supplément de prix).
  • garantie des profilés 20 ans contre la corrosion à coeur.


Nos systèmes de stockage sont conformes à la norme DIN 18800-7 et les normes courantes de la Caisse de
Prévoyance des Accidents du Travail pour des entrepôts et machines (BGR 234), leur sécurité est vérifiée et ils ont
reçu le label de qualité et de conformité GS.

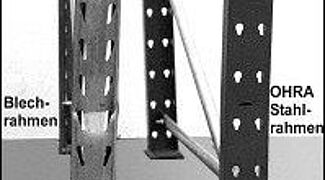

pallet rack frame
Comparison of pallet rack frames - sheet metal and steel frames.

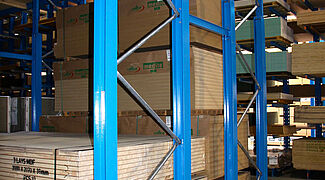

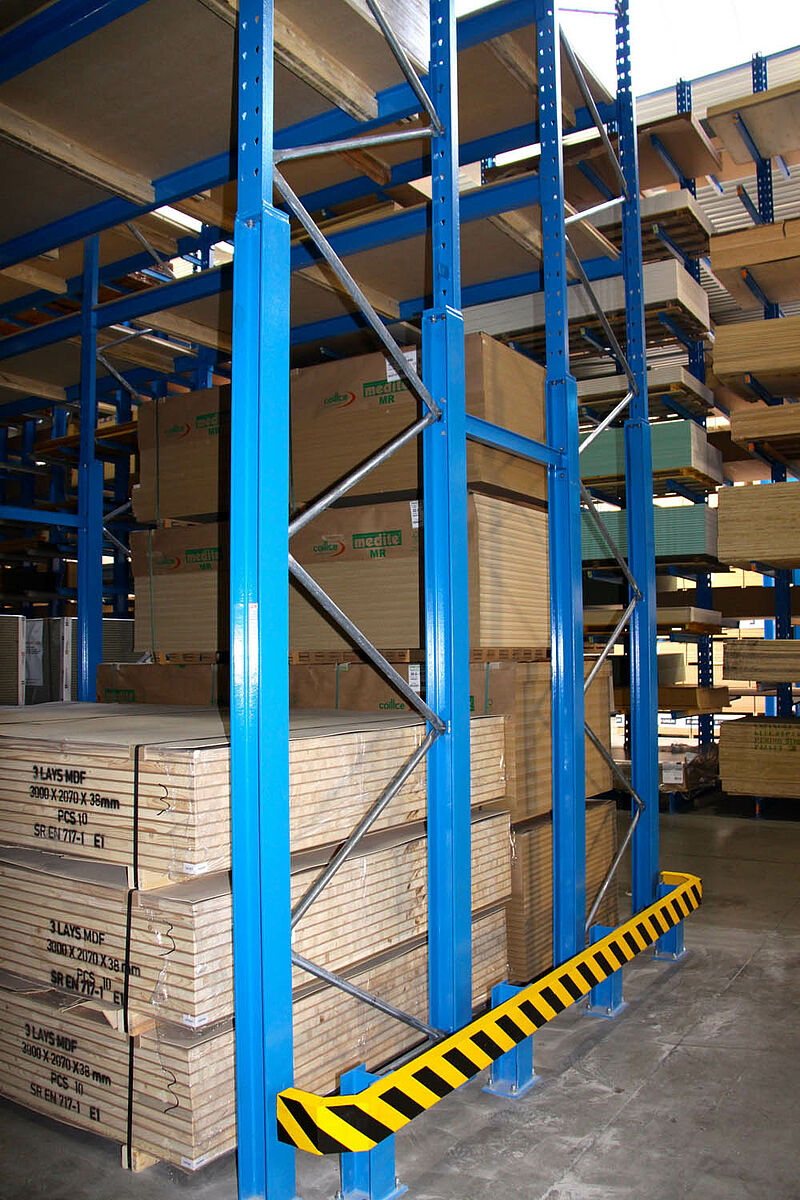

Accessoires rayonnages à palettes

La grande gamme d’accessoires pour votre rayonnage à palettes OHRA vous aide à configurer votre système de stockage individuel et à l’adapter aux conditions spécifiques de votre secteur d’activités.

Des protections d’échelles en différentes versions, des rehausses d’échelle de sécurité dans l’allée de rayonnage, des répartiteurs de charge, des butées de sécurité ou des entretoises ne sont qu'un échantillon de la série de produits. Les accessoires pour votre rayonnage à palettes OHRA peuvent être fournis ultérieurement ou lors de la passation commande.

Références pour les rayonnages à palettes

Besteiro
Knaus Tabbert
Solvaro
FX Ruch
Investzal
Besteiro

Besteiro

Chez Maderas Besteiro, les rayonnages cantilever OHRA permettent le stockage efficace de bois dotés d’une longueur allant jusqu’à 13,5 mètres ; des rayonnages à palettes adaptés individuellement avec jusqu’à 15 niveaux de stockage offrent par ailleurs beaucoup de place pour la grande variété de stratifiés haute pression (HPL). En comparaison au stockage au sol d’origine et des rayonnages obsolètes, Maderas Besteiro a pu augmenter ses capacités de stockage de 20 pour cent sur la même surface de stockage, accélérer de 30 pour cent les processus de stockage et de déstockage et réduire de 70 pour cent les dommages au niveau de la marchandise stockée.

À l’exemple de réussite

Knaus Tabbert

Knaus Tabbert

Knaus Tabbert, l'un des principaux fabricants de véhicules de loisirs en Europe, a équipé un nouvel entrepôt destiné à l'approvisionnement direct de la production moderne de carrosserie à Jandelsbrunn de rayonnages cantilever et à palettes de OHRA. Ainsi, il est possible de stocker efficacement des matériaux aussi divers que des adhésifs, des bobines d'aluminium et de PRV, des paquets de contreplaqué, des planchers en PVC ou des lattes de bois et de mousse de polyuréthane. Les plateaux grillagés des rayonnages à palettes et, en partie, des rayonnages cantilever permettent un stockage flexible des emballages et des accessoires de chargement les plus divers. Les rayonnages ont également convaincu par leur grande capacité de charge - les rayonnages cantilever de huit mètres de haut supportent jusqu'à 12 tonnes par colonne, les rayonnages à palettes ont une capacité de charge par tablette allant jusqu'à 2,4 tonnes. OHRA a également marqué des points grâce à la mise en œuvre simple des exigences élevées en matière d'installations de protection incendie : Par exemple, les entretoises des montants ont été munies de deux trous de 80 millimètres, à travers lesquels les conduites des installations sprinkler ont pu être passées. Cette solution s'est non seulement avérée particulièrement peu encombrante, mais elle a également permis de bien protéger les conduites contre les dommages.

À l’exemple de réussite

Solvaro

Solvaro

Les outils d'emboutissage sont des fabrications sur mesure coûteuses, adaptées individuellement à chaque composant à produire. Pour stocker ces précieux outils, qui peuvent peser jusqu'à sept tonnes, Solvaro a installé des rayonnages spéciaux de chez OHRA sur son site de Szekszárd, en Hongrie. Chaque casier de stockage peut être conçu individuellement en fonction de la taille des outils. De plus, les outils sont directement accessibles et peuvent être transportés rapidement vers la presse d'emboutissage. D’autre part, les outils d'emboutissage sont protégés à tout moment contre les dommages grâce à la construction sur mesure des rayonnages.



À l’exemple de réussite

FX Ruch

FX Ruch

Avec 22 rayonnages, cantilever et à palettes de OHRA, le distributeur de matériaux de construction FX Ruch a complètement restructuré sa filiale de Radolfzell. Avec un hall de stockage, un grand entrepôt à ciel ouvert et une zone drive-in, les clients disposent plus rapidement d'un plus grand nombre d'articles. Grâce aux rayonnages adaptés aux marchandises les plus diverses, l'entreprise a pu associer une grande capacité de stockage avec des processus logistiques nettement plus efficaces.

À l’exemple de réussite

Investzal

Investzal

Pour stocker des bobines pesant jusqu'à 5 tonnes, l'entreprise hongroise Invesztál a installé un rayonnage à palettes OHRA de 19,9 mètres de long. Le rayonnage pour charges lourdes a été adapté individuellement aux dimensions des bobines stockées sur palettes. Par rapport au stockage précédent - un mélange de stockage au sol et de rayonnage standard - l'accès aux bobines est plus simple, plus fiable et plus rapide avec les nouveaux rayonnages. De plus, les dommages causés aux bobines galvanisées - parfois de couleur - sont minimisés.

À l’exemple de réussite
